NJM2564V   雙電源形式的、對應HD信號輸出的6ch視頻放大器-JRC授權代理商

■產品名稱：NJM2564V

■功能名稱：雙電源形式的、對應HD信號輸出的6ch視頻放大器

■概要

NJM2564是一款用于HD信號的、內置有LPF的雙電源6ch視頻放大器。內置的分量視頻信號用的LPF可用切換開關來對應用于逐行掃描信號和HD信號。另外，還內置有Y/CMIX電路和S1/S2的DC疊加電路。該產品最適合于高清晰錄像機等HD信號輸出的影像設備。

■特征


• ●工作電壓 (V+=+2.8 to +3.5V, V-=–5.5 to –2.8V, V+S=+4.5 to +5.5V)SY,SC,Y,Pb,Pr 輸入6dB放大器75Ω驅動器
  (能驅動2個視頻負載)
  ●內置有LPF (V,SY,SC 6.75MHzY,Pb,Pr 13.5MHz/ 30MHz (內置有SW切換))
  ●內置有Y/C MIX電路
  ●內置有SDC 輸出電路
  ●內置有節電電路 (SYout,SCout,Vout/ Yout,Pbout,Prout 可單獨控制)
  ●封裝 (SSOP32)

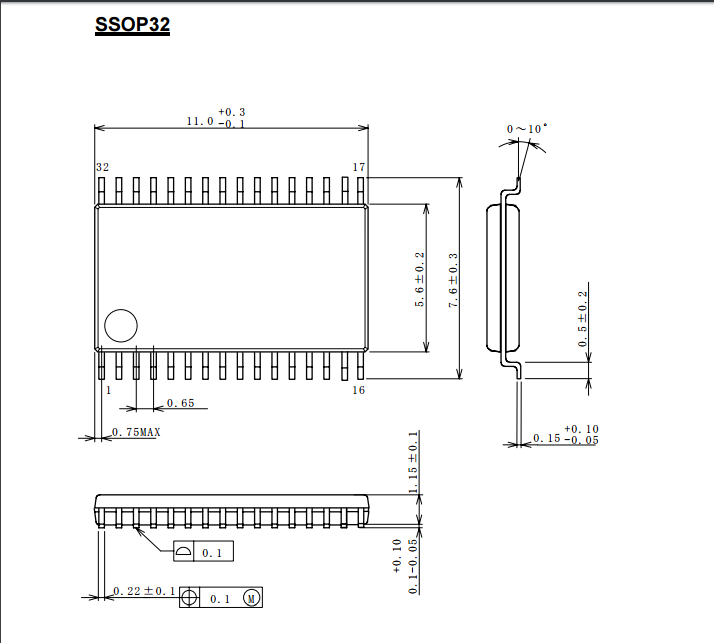

 NJM2564V   封裝圖












更多產品詳情信息請聯系本公司


NJM2564
