NJM2626是帶PWM控制的三相DC無刷電動機控制前級驅動IC。它吸收霍爾IC輸入，生成電動機驅動波形。輸出前級驅動器經優化可與外部功率MOS晶體管一起使用，以實現更好的功率處理。NJM2626可以很容易地實現帶速度控制功能的3相DC電動機應用。
■特征
●工作電壓范圍 (VCC= 6 到 26V)
●前級驅動電路 (下臂：（一般情況下，Iout=+30mA/-30mA）
上臂：（一般情況下Iout=30mA）)
●限流感測電壓 (0.5V±10%)
●內部振蕩器 (使用外部電容器進行頻率控制)
●帶有正轉或逆轉功能端子 (內置有上拉電阻：10kΩ)
●內部軟啟動功能 (外部電容器到Verr針腳)
●內部ON/OFF控制 (外部電容器到Verr針腳)
●雙極技術
●封裝 (SSOP-16/SSOP20-C3)

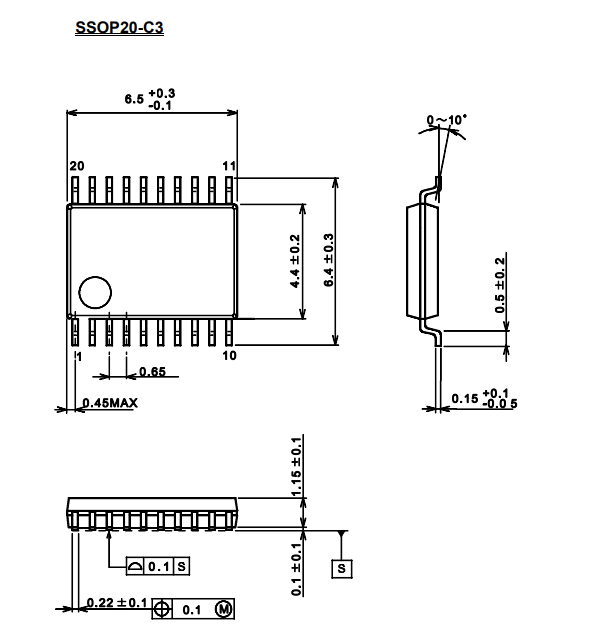

NJM2626VC3 封裝圖
更多產品詳情信息請聯系本公司
NJM2626
