NJM2842U2、NJM2842KH1、NJM2842DL3   低輸出電壓的低壓差穩壓器-JRC授權代理商

■產品名稱：NJM2842

■功能名稱：低輸出電壓的低壓差穩壓器

■概要

NJM2842是一款能對應0.8V～1.8V低輸出電壓、輸出電流為1.0A的低壓差穩壓器。本產品采用了雙極構造工藝，在實現了低噪聲、高紋波抑制比的同時，控制電路用的電源VBIAS另外供給使之即使在低輸入輸出電壓工作時也能獲得良好的負載穩定性和負載過渡響應特性，并能夠抑制額定損失。因此，該產品最適用于CPU、DSP、ASIC等數字應用的核電壓供給用途。并且，采用了SOT-89-5,TO252-5及ESON6的小型封裝，能對應4.7µF的小型陶瓷電容，因此能夠節省實裝面積。



■特征


• ●輸出電壓范圍 (0.8V～1.8V)
  ●高紋波抑制比 (91dB@Vo=1.2V(typ.))
  ●低噪聲 (VNO=44µVrms)
  ●輸出電流 (Io(max.)=1.0A)
  ●高精度輸出電壓 (Vo±1.0%)
  ●2電源類型 (VIN,VBIAS(電源投入順序自由))
  ●高負載穩定性 (負載調節率=0.002%/mA(max.))
  ●能對應4.7µF陶瓷電容 (Vo>1.0V)
  ●低輸入輸出間電位差 (0.10V@Io=600mA(typ.))
  ●帶ON/OFF控制功能
  ●內置過熱停機電路/過電流保護電路
  ●雙極構造
  ●封裝 (DFN6-H1,SOT-89-5,TO252-5)

NJM2842U2    封裝圖








NJM2842KH1   封裝圖

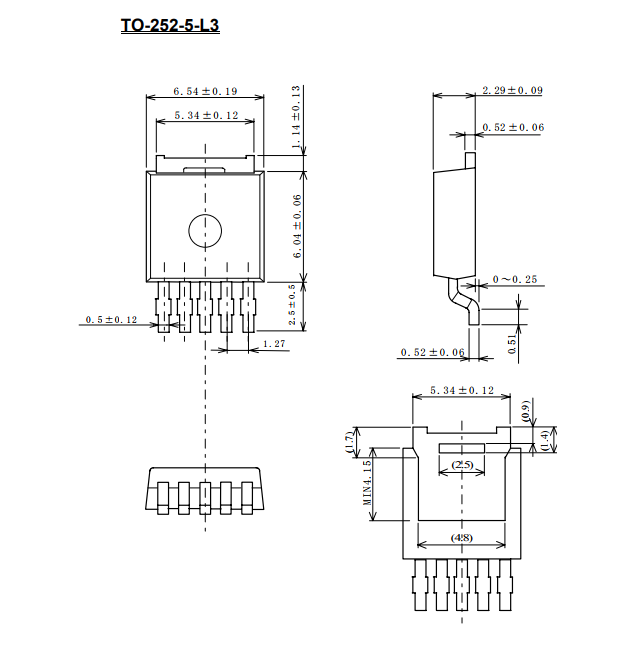

NJM2842DL3   封裝圖
