■產品名稱：NJU7343R
■功能名稱：單相DC無刷電動機驅動器IC
■概要
NJU7343是面向小型風扇電機而開發的單相DC無刷電動機驅動器IC。它采用了CMOS制造工藝，即使是大電流時也能實現低飽和輸出電壓。內置有反饋電阻，采用了線性驅動方式，因此實現了驅動時的低噪聲。各驅動器都有鎖定保護/自動回復電路和過熱斷電電路，可對應大電流應用。NJU7343還備有FG輸出功能。該產品采用的是MSOP10(VSP10)封裝，十分利于電動機的小型化，因此適用于小型大輸出的風扇電動機應用。
■特征
●低工作電壓 (2.2V到5.5V)
●低工作電流
●低飽和輸出電壓 (Vsat=±0.25V @Io=±500mA)
●內置過熱斷電電路
●帶有鎖定保護／自動恢復功能
●控制輸出端子 (FG（頻率生成器）)
●輸入失調電壓 (±5mV)
●C-MOS構造
●封裝 (MSOP10(VSP10)*MEET JEDEC MO-187-DA)

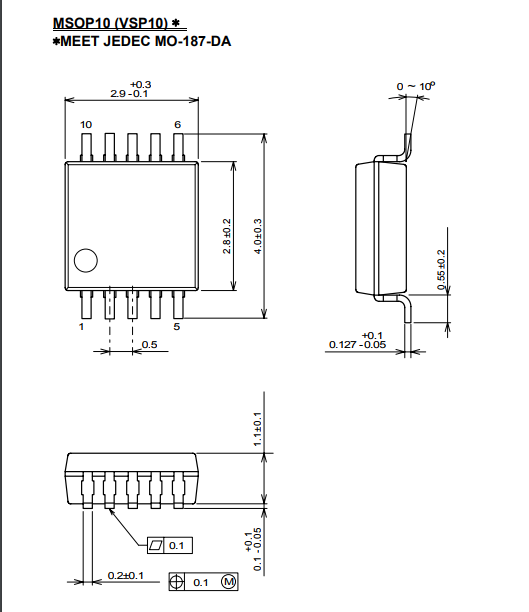

NJU7343R 封裝圖
更多產品詳情信息請聯系本公司
