TPS65251RHAR 4.5V 至 18V 輸入、3A/2A/2A 輸出、三路同步降壓轉換器
■產品名稱：TPS65251RHAR
■功能名稱：降壓轉換器
TPS65251RHAR的說明
TPS65251 具有 三個寬輸入范圍的高效同步降壓轉換器。這款轉換器設計用于簡化其應用，同時使得設計人員能夠根據目標應用來優化他們的用法。
這款轉換器可在 5V、9V、12V 或 15V 系統下工作，并且集成有功率晶體管?？墒褂猛獠侩娮璺謮浩鲗⑤敵鲭妷涸O置為 0.8V 與輸入電源電壓值之間的任意值。每個轉換器均 具有以下引腳：使能引腳，可針對排序用途而延遲啟動；軟啟動引腳，可通過選擇軟啟動電容器來調節軟啟動時間；電流限制 (RLIMx)引腳，使設計人員能夠通過選擇外部電阻器來調節電流限制并能夠優化電感器的選擇。轉換器的電流模式控制功能可簡化 RC 補償。
轉換器的開關頻率可根據需要選擇通過 ROSC 引腳所連接的外部電阻器來設置，或者與 SYNC 引腳所連接的外部時鐘同步。開關穩壓器設計為在 300kHz 至 2.2MHz頻率范圍內運行。降壓轉換器 1 與降壓轉換器 2 和 3 之間呈 180° 異相運行（降壓轉換器 2 和 3 同相運行）最大限度地降低了輸入濾波器要求。
TPS65251RHAR的特性
●寬輸入電源電壓范圍（4.5V 至 18V）
●0.8V、1% 精度的電壓基準
●持續負載電流：3A（降壓開關 1），
●2A（降壓開關 2 和 3）
●最大電流：3.5A（降壓開關 1），
●2.5A（降壓開關 2 和 3）
●可調開關頻率為300kHz 至 2.2MHz（由外部電阻設置）
●專用于每個降壓開關的使能引腳
●用于振蕩器的外部同步引腳
●外部使能/排序和軟啟動引腳
●通過外部電阻器設置的可調電流限制
●軟啟動引腳
●具有簡單補償電路的電流模式控制
●電源正常狀態指示
●適合輕載條件的可選低功耗工作模式
●40 引腳 6mm × 6mm RHA VQFN 封裝

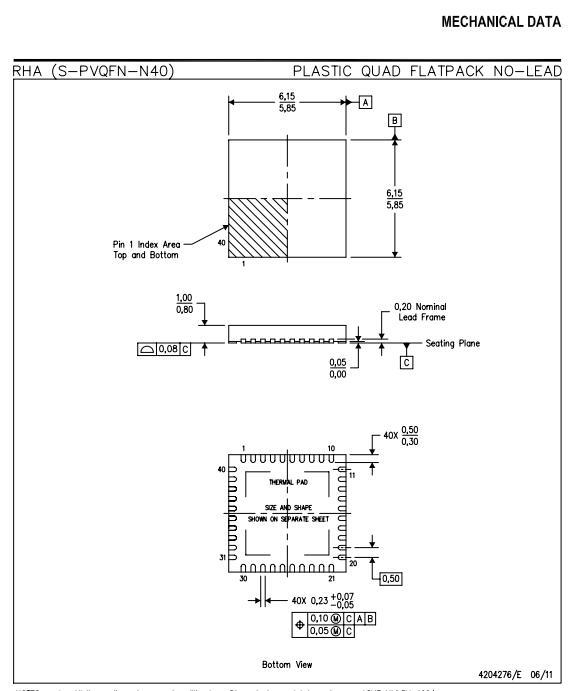

TPS65251RHAR封裝圖
