DAC8551IDGKR 是16 位、超低毛刺脈沖、電壓輸出數模轉換器
■產品名稱：DAC8551IDGKR
■功能名稱：轉換器
DAC8551IDGKR的說明
該DAC8551是一個小型，低功耗，電壓輸出，16位數模轉換器(DAC)。 它是單調的，提供良好的線性，并最小化不希望的代碼到代碼瞬態電壓。 該DAC8551使用多用途的三線串行接口，以時鐘速率工作到30MHz，并兼容標準SPI™、QSPI™、Microwire™和數字信號處理器(DSP)接口。
DAC8551需要外部參考電壓來設定其輸出范圍。 該DAC8551包含一個電源復位電路，確保DAC輸出功率在0V，并保持在那里，直到對設備進行有效的寫入。 該DAC8551包含一個斷電功能，通過串行接口訪問，這將設備的當前消耗降低到200nA在5V。
該設備在正常運行中的低功耗使得它非常適合于便攜式電池操作設備。 在2.7V時，功耗為0.38mW，在功率下降模式下降低到小于1µW。
DAC8551IDGKR的特征
●相對精度：8LSB
●Glitch Energy：0.1n V-s
●微型電源操作：在2.7V時140µA
●電源復位到零
●電源：2.7V至5.5V
●16Bit Monotonic
●沉降時間：10µs至±0.003%FSR
●低功耗串行接口與
●施密特觸發的輸入
●芯片輸出緩沖放大器與
●鐵路到鐵路運營
●電力下載能力
●二進制輸入
●同步中斷設施
●與DAC85x1兼容
●和DAC8550（2的互補輸入）

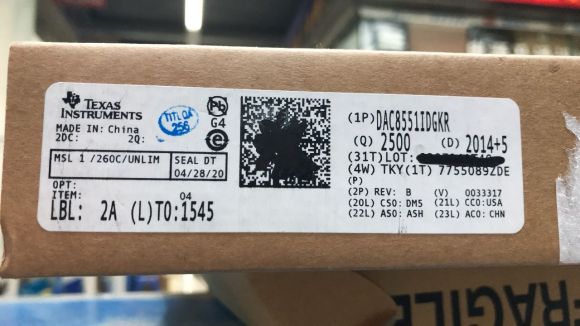

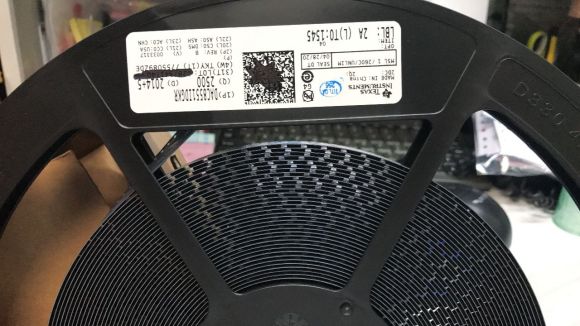

DAC8551IDGKR產品圖
更多產品詳情信息請聯系本公司
