DRV8832DGQR 具有電壓調節功能的 6.8V、1A、H 橋電機驅動器
產品名稱：DRV8832DGQR
產品功能：驅動器
產品說明：
DRV8832為電池驅動的玩具、打印機和其他低壓或電池驅動的運動控制應用提供了集成的電機驅動解決方案。該設備有一個h橋驅動器，并可以驅動一個直流電機或步進電機的一個繞組，以及其他負載，如螺線管。輸出驅動塊由n通道和p通道功率mosfet組成，配置為h橋來驅動電機繞組。
配備了足夠的PCB散熱，DRV8832可以提供高達1 A的DC/RMS或峰值輸出電流。該設備在2.75 V至6.8 V的電源電壓下工作。
為了在電池電壓變化的情況下保持電機轉速恒定，同時保持電池壽命長，提出了一種PWM電壓調節方法。輸入引腳允許對調節電壓進行編程。還提供了一個內置的電壓參考輸出。
具有過流保護、短路保護、欠壓鎖定、過溫保護等內部保護功能。
DRV8832還提供了電流限制功能，在電機啟動或失速等情況下調節電機電流，以及故障輸出引腳向主機處理器發出故障信號。
DRV8832采用3毫米× 3毫米10引腳的VSON封裝和MSOP PowerPAD封裝(環保:RoHS & no Sb/Br)。
產品特征：
●h橋壓控電機驅動器
●驅動直流電機，一繞組一步進
●電機或其他執行機構/負載
●有效的PWM電壓控制為恒定
●不同電源電壓下的電機轉速
●低MOSFET的導通電阻:
●HS + LS 450m ω
●最大直流/均方根或驅動峰值電流
●2.75 v ~ 6.8 v工作電源電壓范圍
●300na(典型)休眠模式電流
●參考電壓輸出
●限流電路
●錯誤輸出
●熱增強表面安裝包

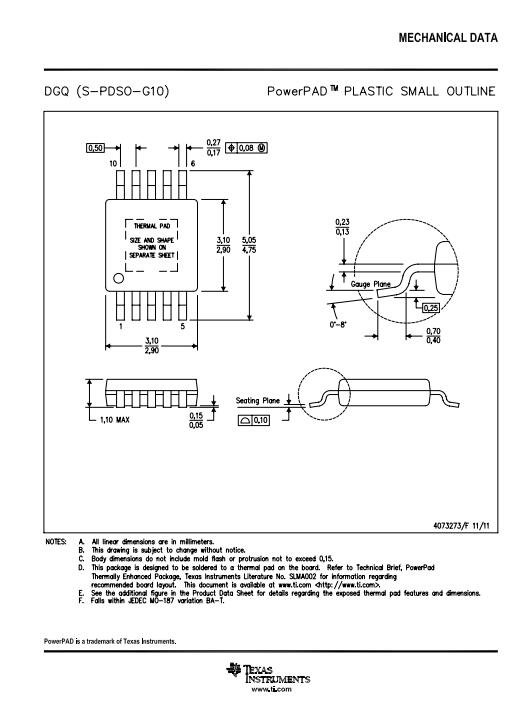

封裝圖
更多產品詳情信息請聯系本公司
DRV8832DGQR
