TPS54160ADGQR 具有 Eco-Mode 的 3.5V 至 60V 輸入、1.5A 降壓轉換器
產品名稱:TPS54160ADGQR
產品功能:降壓轉換器
TPS54160A 的說明
TPS54160A 器件是一款帶有集成型高側 MOSFET 的 60V,1.5A,降壓穩壓器。 電流模式控制提供了簡單外部補償和靈活組件選擇。 一個低紋波脈沖跳躍模式將無負載經穩壓輸出電源電流減小至 116μA。 通過使用使能引腳,可將關斷電源電流減少至 1.3μA。
欠壓閉鎖在內部設定為 2.5V,但可采用使能引腳將之提高。 輸出電壓?jiǎn)?dòng)斜坡受控于慢啟動引腳,該引腳還可以通過配置成控制排序/跟蹤。 一個開漏電源正常信號表示輸出處于其標稱電壓的 94% 至 107% 之內。
寬開關頻率范圍允許對效率及外部組件尺寸進行優化。 頻率折返和熱關斷功能在過載情況下保護部件。
TPS54160A 的特性
3.5V 至 60V 輸入電壓范圍
200mΩ 高側金屬氧化物半導體場效應晶體管 (MOSFET)
借助脈沖跳躍在輕負載時實現高效率 Eco-mode
為了獲得更加準確的欠壓閉鎖 (UVLO) 電壓,TPS54160A 具有比 TPS54160 更加嚴格的使能閥值
可調 UVLO 電壓和滯后
116μA 工作靜態電流
1.3μA 關斷電流
100kHz 至 2.5MHz 的開關頻率
同步至外部時鐘
可調緩起動/排序
欠壓 (UV) 和過流 (OV) 電源正常輸出
0.8V 內部電壓基準
表面貼裝小外形尺寸封裝 (MSOP)10 和 3mm x 3mm 超薄小外形尺寸無引線 (VSON) 封裝,這些封裝具有 PowerPAD
由 WEBBENCH 和 SwitcherPro 軟件工具提供支持
應用范圍
12V,24V 和 48V 工業及商用低功耗系統
汽車售后加裝配件:視頻,全球衛星定位系統 (GPS),娛樂

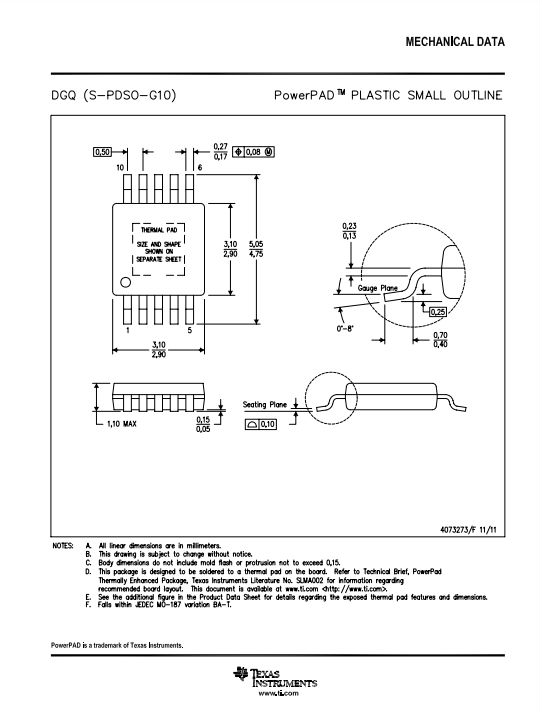

封裝圖
