TPS54394PWPR 具有集成 FET 的 3A 雙通道同步降壓轉換開關
產品名稱：TPS54394PWPR
產品功能：降壓轉換開關
TPS54394 的說明
TPS54394 是一款雙路、自適應接通時間 D-CAP2™ 模式同步降壓轉換器。 TPS54394 可幫助系統設計人員通過一個成本有效的、低組件數量、和低待機電流解決方案來完成多種終端設備的電源總線調節器集。 TPS54394 的主控制環路采用 D-CAP2™ 模式控制，此控制模式無需外部補償組件即可提供極快的瞬態響應。 自適應接通時間控制支持更高負載狀態下的脈寬調制 (PWM) 模式與輕負載下的 Eco-mode™ 工作模式之間的無縫轉換。 Eco-mode™ 使 TPS54394 能夠在較輕負載條件下保持高效率。 TPS54394 也能夠去適應諸如高分子有機半導體固體電容器 (POSCAP) 或者高分子聚合物電容器 (SP-CAP) 的低等效串聯電阻 (ESR) ，和超低 ESR 陶瓷電容器。 此器件在輸入電壓為 4.5V 至 18V 之間時提供便捷和有效的運行。
TPS54394 采用 4.4mm x 5mm 16 引腳 TSSOP (PWP) 封裝和 4mm x 4mm 16 引腳 VQFN (RSA) 封裝，額定環境運行溫度范圍為 -40°C 至 85°C。
TPS54394 的特性
D-CAP2 控制模式
快速瞬態響應
環路補償無需外部部件
與陶瓷輸出電容器兼容
寬輸入電壓范圍：4.5V 至 18V
輸出電壓范圍：0.76V 至 7V
針對低占空比應用對高效集成 FET 進行了優化
90m?（高側）和 60m?（低側）
高初始基準精度
在兩個通道上支持恒定 3A 電流
低側 rDS(on) 低損耗電流感測
固定軟啟動時間：1ms
非灌入預偏置軟啟動
電源正常 (Powergood)
700kHz 開關頻率
逐周期過流限制控制
用于過載保護的斷續定時器
過流限制 (OCL) / 欠壓閉鎖 (UVLO) / 熱關斷 (TSD) 保護
帶有集成式升壓 P 通道金屬氧化物半導體 (PMOS) 開關的自適應柵極驅動器
由于熱補償 rDS(on)的值為 4000ppm/℃ ，過流保護 (OCP) 恒定
16 引腳散熱薄型小外形尺寸封裝 (HTSSOP)，16 引腳超薄型四方扁平無引線 (VQFN) 封裝
自動跳躍 Eco-mode 模式，以在輕負載時實現高效率

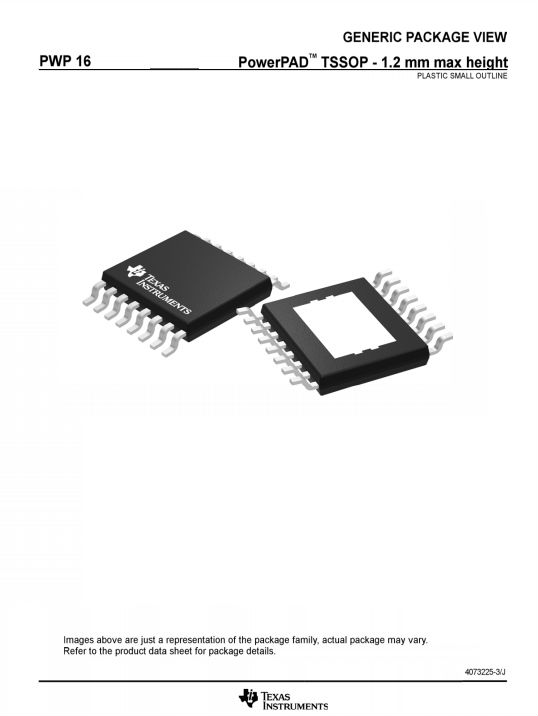

封裝圖
