LMR14020SDDAR 具有低 IQ 的 SIMPLE SWITCHER、4V 至 40V、2A 2.2MHz 降壓轉換器
產品名稱：LMR14020SDDAR
產品功能： 降壓轉換器
LMR14020 的說明
LMR14020 器件是一款具有集成型高側 MOSFET 的 40V、2A 降壓穩壓器。 該器件具有 4V 至 40V 的寬輸入電壓范圍，適用于從工業到汽車各類應用中非穩壓電源的電源調節。 該穩壓器在休眠模式下的靜態電流為 40µA，非常適合電池供電類系統。 并且在關斷模式下具有 1μA 的超低電流，可進一步延長電池使用壽命。 該穩壓器的可調開關頻率范圍較寬，這使得效率或外部元件尺寸能夠得到優化。 內部環路補償意味著用戶不用承擔設計環路補償組件的枯燥工作。 并且還能夠以最大限度減少器件的外部元件數。 精密使能輸入簡化了穩壓器控制和系統電源排序。 此外，該器件還內置多種保護特性：逐周期電流限制保護、應對功耗過大的熱感測和熱關斷保護、以及輸出過壓保護。
LMR14020 的特性
輸入電壓范圍：4V 至 40V 2A 持續輸出電流 40µA 超低工作靜態電流 90mΩ 高側金屬氧化物半導體場效應晶體 (MOSFET) 最短導通時間：75ns 電流模式控制可調節開關頻率范圍：200kHz 至 2.5MHz 與外部時鐘頻率同步內部補償方便使用支持高占空比運行精密使能引腳關斷電流：1µA 外部軟啟動熱保護、過壓保護和短路保護 8 引腳 HSOIC PowerPAD 封裝

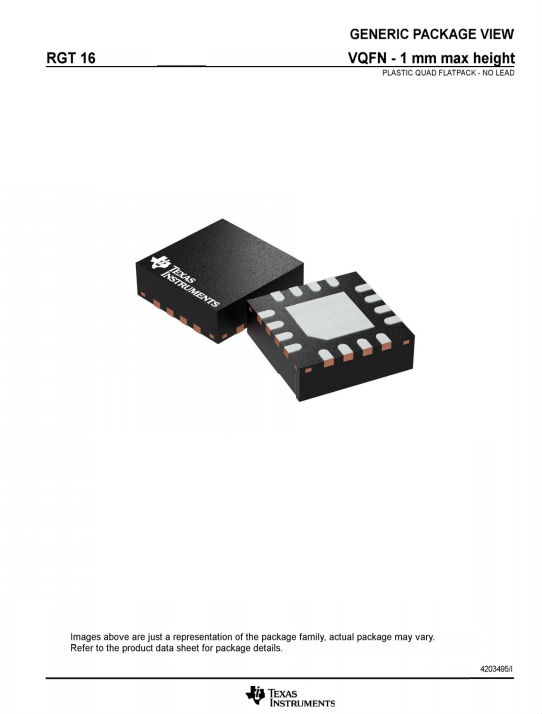

封裝圖
更多產品詳情信息請聯系本公司
