LM20BIM7X/NOPB ±1.5°C 模擬輸出溫度傳感器
產品名稱：LM20BIM7X/NOPB
產品功能：傳感器
產品說明
LM20是一種精密模擬輸出CMOS集成電路溫度傳感器，工作溫度范圍在−55°C至130°C。電源工作范圍為2.4 V ~ 5.5 V。LM20的傳遞函數主要是線性的，但有一個輕微的可預測的拋物線曲率。在30°C的環境溫度下，LM20指定為拋物線傳遞函數時的精度為±1.5°C。溫度誤差線性增加，在極端溫度范圍達到±2.5°C的最大值。溫度范圍受供電電壓影響。電源電壓為2.7 V ~ 5.5 V時，溫度極值范圍為130℃和−55℃。將電源電壓降低到2.4 V，負極值變?yōu)?minus;30°C，而正極值保持在130°C。
LM20靜態電流小于10 μA。因此，在靜止空氣中，自熱小于0.02°C。關閉能力為LM20是內在的，因?yàn)槠涔逃械牡凸脑试S它直接從許多邏輯門的輸出或不需要關閉。
產品特征
−55°C ~ 130°C范圍
適用于SC70和DSBGA封裝
可預測的曲率誤差
適用于遠程應用
精度在30°C±1.5到±4°C(最大)
精度在130°C和−55°C±2.5到±5°C(最大)
供電電壓范圍2.4 V ~ 5.5 V
電流漏極10 μA(最大)
非線性±0.4%(典型的)
輸出阻抗160 ω(最大)
負載調整率
0 μA < IL< 16 μA−2.5 mV(最大值)

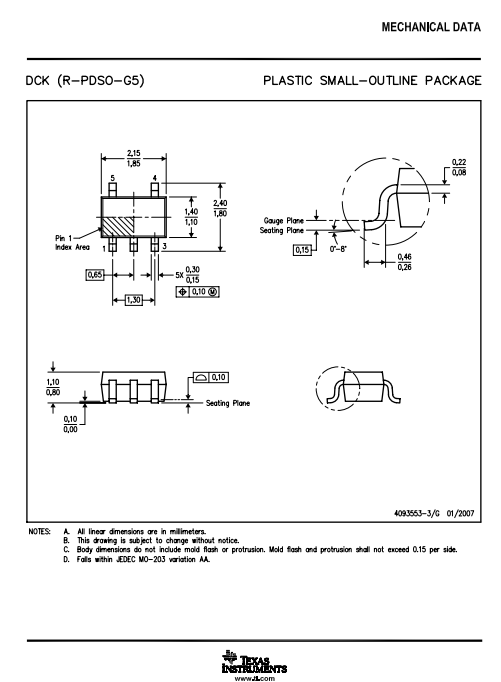

封裝圖
更多產品詳情信息請聯系本公司
