SN65HVD232DR 3.3V CAN 收發器
產品型號：SN65HVD232DR
產品品牌：TI
產品封裝：SOP8
產品功能：收發器
SN65HVD232 的說明
SN65HVD230、SN65HVD231 和 SN65HVD232 控制器局域網 (CAN) 收發器符合 ISO 11898-2 高速 CAN 物理層標準（收發器）規范。這些器件專為數據速率高達 1Mbps 的應用而設計，而且包括許多保護 特性 來提供器件和 CAN 網絡的穩健性。SN65HVD23x 收發器設計為與德州儀器 (TI) 具有 CAN 控制器或等效協議控制器的 3.3V µP、MCU 和 DSP 結合使用。這些器件旨在用于根據 ISO 11898 標準使用 CAN 串行通信物理層的 應用 。
這些器件可在極其惡劣的環境下工作，具有串線保護、接地失效和過壓保護、過熱保護以及寬共模工作范圍等特性。
CAN 收發器屬于 CAN 物理層器件，用于連接單端主機 CAN 協議控制器和工業、樓宇自動化和汽車 應用中的差分 CAN 總線。這些器件在總線上工作于 -2V 至 7V 共模電壓范圍內，并且能夠承受 ±25V 的共模瞬態電壓。
SN65HVD230 和 SN65HVD231 通過 RS 引腳（引腳 8）提供三種不同的工作模式：高速模式、斜率控制模式和低功耗模式。將 RS 引腳接地可選擇高速工作模式，該工作模式允許發送器輸出晶體管以盡可能快的速度導通和關斷，而且對上升和下降斜率沒有限制。另外，可通過在 RS 引腳與地之間串聯一個電阻來調節上升和下降斜率。斜率將與引腳的輸出電流成比例。當電阻值為 10k? 時，器件的壓擺率約為 15V/µs；當電阻值為 100k? 時，器件的壓擺率約為 2V/µs。更多信息，請參見應用信息。
如果對 RS 引腳施加邏輯高電平，SN65HVD230 將進入低電流待機模式（僅監聽）。在此模式下，驅動器將關斷，接收器保持工作狀態。相比正常模式，該模式的功耗更低，同時仍允許 CAN 控制器監視總線活動以確定是否應使收發器恢復正常模式或斜率控制模式。當器件要向總線發送消息或者器件在待機模式下接收到需要再次準備就緒以進行發送的總線指示時，主機控制器（MCU、DSP）會將器件恢復為發送模式（高速模式或斜率控制模式）。
SN65HVD230 與 SN65HVD231 的區別在于：當對 RS 引腳施加邏輯高電平時，SN65HVD231 中的驅動器和接收器均關斷。在這種休眠模式下，器件與總線之間將無法進行通信。在通過對 RS 引腳施加邏輯低電平以重新激活器件之前，器件將始終保持休眠模式。
SN65HVD232 的特性
●由 3.3V 單電源供電
●符合 ISO 11898-2 標準
●PCA82C250 封裝的低功耗替代產品
●總線引腳靜電放電 (ESD) 保護超過 ±16kV 人體模型 (HBM)
●高輸入阻抗，允許一條總線上連接多達 120 個節點
●可調節的驅動器轉換時間，能夠改善輻射性能
●SN65HVD230 和 SN65HVD231
●SN65HVD230：低電流待機模式
●370µA（典型值）
●SN65HVD231：超低電流休眠模式40nA（典型值）
●針對高達 1Mbps 的數據速率(1) 而設計
●熱關斷保護
●開路故障安全設計
●針對熱插拔 應用的無毛刺脈沖上電和斷電保護 (1)

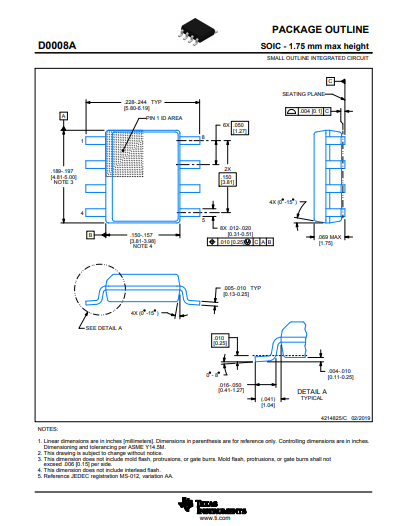

封裝圖
更多產品詳情信息請聯系本公司
SN65HVD232DR
