TPS3305-18DR 具有看門狗計時器的雙處理器電壓監控器
產品型號：TPS3305-18DR
產品品牌：TI
產品封裝：MOUDLE10
產品功能：電壓監控器
TPS3305的說明
TPS3305系列是一款用于電路初始化的微電源電壓監控軟件。它的雙監視器拓?fù)浞浅＿m合用于DSP和基于處理器的系統，這些系統通常需要兩個電源電壓，核心和I/O。當任一SENSEn引腳的電壓低于其閾值電壓VIT時，斷言RESET。當兩個SENSEn引腳再次高于它們各自的閾值電壓時，RESET在工廠編程的延遲時間(200ms類型)被保持在低水平。如果看門狗輸入(WDI)未被切換超過1.6s類型，RESET也被斷言。TPS3305-xx設備可在8引腳MSOP或SO封裝，并指定在-40°C至+85°C的溫度范圍內運行。
TPS3305的特性
●基于DSP和處理器的系統的雙監控電路
●固定延遲時間200ms的開機復位發電機;無需外部電容
●看門狗定時器在SENSEn≥VIT+時重新觸發RESET輸出
●溫度補償電壓參考
●最大供電電流為40µA
●電源電壓范圍:2.7V ~ 6V
●定義復位輸出從VDD≥1.1V

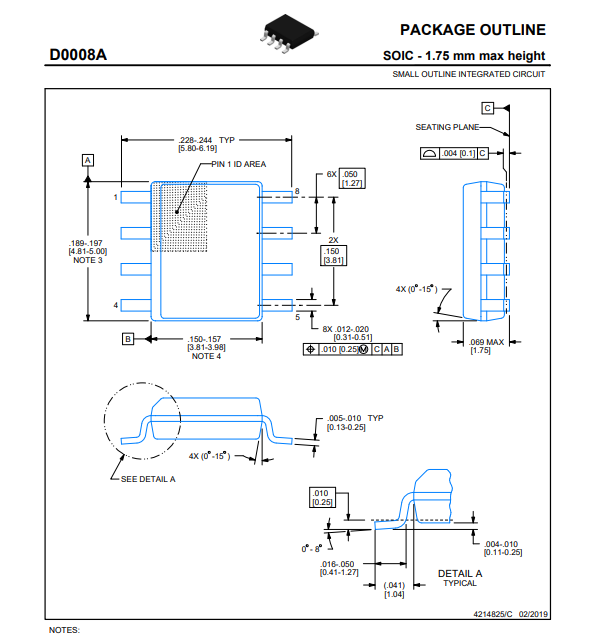

●MSOP-8和SO-8軟件包
●溫度范圍:-40℃~ +85℃
●應用程序
