TMS320F28034 具有 60MHz 頻率、128KB 閃存的 C2000™ 32 位 M
產品型號：TMS320F28034
產品品牌：TI

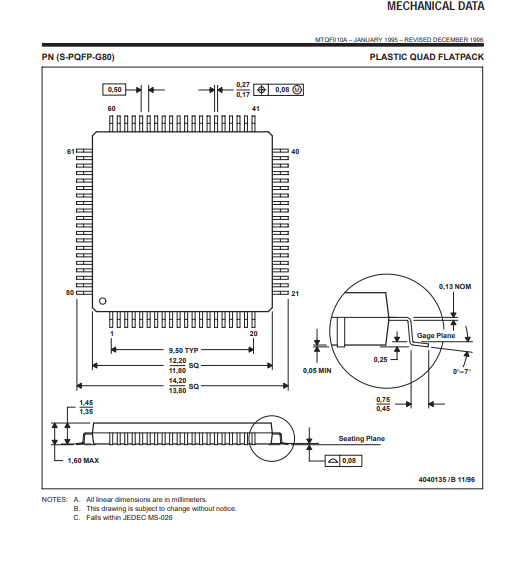

產品封裝：LQFP80
產品功能：控制器
TMS320的說明
C2000™ 32 位微控制器在處理、傳感和驅動方面進行了優化，可提高實時控制 應用中的閉環性能，例如工業電機驅動、光伏逆變器和數字電源、電動車輛與運輸、電機控制以及傳感和信號處理。C2000 產品線包括 Delfino™ 高端性能系列和 Piccolo™ 入門級性能系列。
F2803x Piccolo™系列微控制器將 C28x 內核和控制律加速器 (CLA) 的性能與高度集成的控制外設整合到低引腳數的器件中。該系列器件的代碼與基于 C28x 的舊版代碼兼容，同時具有較高的模擬集成度。
一個內部穩壓器實現了單電源軌運行。HRPWM 模塊經過強化，可實現雙邊沿控制（調頻）。增設了具有 10 位內部基準的模擬比較器，可直接進行路由以控制 PWM 輸出。ADC 可在 0V 至 3.3V 的固定滿量程范圍內實施轉換，支持 VREFHI/VREFLO 基準的比例運算。ADC 接口已針對低開銷和延遲進行了優化。
TMS320的特性
●高效 32 位 CPU (TMS320C28x)
●60MHz（16.67ns 周期時間）
●16 × 16 和 32 × 32 MAC 操作
●16 × 16 雙 MAC
●哈佛 (Harvard) 總線架構
●連動運算
●快速中斷響應和處理
●統一存儲器編程模型
●高效代碼（使用 C/C++ 和匯編語言）
●可編程控制律加速器 (CLA)
●32 位浮點算術加速器
●獨立于主 CPU 之外的代碼執行
●尾數法：小尾數法
●支持 JTAG 邊界掃描
●IEEE 標準 1149.1-1990 標準測試訪問端口和邊界掃面架構
●器件和系統均可實現低成本：
●3.3V 單電源
●無需電源排序
●集成型加電復位和欠壓復位
●低功率
●無模擬支持引腳
●計時:
●兩個內部零引腳振蕩器
●片載晶體振蕩器及外部時鐘輸入
●看門狗計時器模塊
●丟失時鐘檢測電路
●多達 45 個具有輸入濾波功能可單獨編程的多路復用通用輸入輸出 (GPIO) 引腳
●可支持所有外設中斷的外設中斷擴展 (PIE) 模塊
●三個 32 位 CPU 計時器
●每個增強型脈寬調制器 (ePWM) 中均有一個獨立的 16 位計時器
●片載存儲器
●閃存，SRAM，OTP，引導 ROM 可用
●代碼安全模塊
●128 位安全密鑰和鎖
●保護安全內存塊
●防止固件逆向工程
●串行端口外設
●一個串行通信接口 (SCI) 通用異步接收器/發送器 (UART) 模塊
●兩個串行外設接口 (SPI) 模塊
●一個內部集成電路 (I2C) 模塊
●一個本地互聯網絡 (LIN) 模塊
●一個增強型控制器局域網 (eCAN) 模塊
●增強型控制外設
●ePWM
●高分辨率 PWM (HRPWM)
●增強型捕捉 (eCAP)模塊
●高分辨率輸入捕捉 (HRCAP) 模塊
●增強型正交編碼器脈沖 (eQEP) 模塊
●模數轉換器 (ADC)
●片載溫度傳感器
