MSP430F5328IRGCR 具有128 KB閃存、10 kb SRAM、12位ADC、比較器
產品型號：MSP430F5328IRGCR
產品品牌：TI
產品封裝：VQFN64
產品功能：比較器
MSP430F5328IRGCR說明
TI的MSP 430™系列超低功耗微控制器種類繁多，各成員器件配備不同的外設集以滿足各類應用的需要.該架構與多種低功耗模式配合使用，經過優化，可在便攜式測量應用延長電池壽命.該器件的每個一個強大的16位RISC CPU，使用16位寄存器，以及常數發生器，以便于獲得最大編碼效率.此數控振蕩器(DCO)可使器件在3.5s(典型值)內從低功耗模式喚醒至激活模式.
、MSP430F5329和MSP430F5327和MSP430F5325為微控制器配置，具有1個集成式3.3V、4個16位計時器、1個高性能12位ADC、2個USCI、1個硬件乘法器、DMA、1個帶有警報功能的RTC模塊和63個I/O引腳。
MSP430F5328、MSP430F5326和MSP430F5324包含所有這些外設，但具有47個I/O引腳。
電源應用包括模擬和數字傳感器系統、數據記錄器以及各種通用面積.
MSP430F5328IRGCR特性
●低電源電壓范圍：
●3.6V至1.8V
●超低功耗
●激活模式(AM)：
●所有系統時鐘激活
●在8 MHz、3V且閃存程序執行時為290 A/MHz(典型值)
●在8 MHz、3V且RAM程序執行時為150 A/MHz(典型值)
●待機模式(LPM 3)：
●帶有晶振的實時時鐘、看門狗、電源監控器可用、完全RAM保持、快速喚醒：
●2.2V時為1.9A，3V時為2.1A(典型值)
●低功耗振蕩器(VLO)、通用計數器、看門狗、電源監控器可用、完全RAM保持、快速喚醒：
●3V時為1.4A(典型值)
●關閉模式(LPM 4)：
●完全內存保持、電源監控器可用、快速喚醒：
●3V時為1.1A(典型值)
●關斷模式(LPM4.5)：
●3V時為0.18A(典型值)
●在3.5s(典型值)內從待機模式喚醒)
●16位RISC架構，擴展存儲器，高達25 MHz的系統時鐘
●靈活的電源管理系統
●低密度脂蛋白(內置可編程的低壓降穩壓器)
●電源電壓監控、監視和臨時限電
●統一時鐘系統
●針對頻率穩定的鎖相環(FLL)控制環路
●低功耗低頻內部時鐘源(VLO)
●低頻修整內部基準源(REPO)
●32 kHz手表晶振(XT1)
●高達32 MHz的高頻晶振(XT2)
●具有5個捕捉/比較寄存器的16位計時器TA0，Timer_A
●具有3個捕捉/比較寄存器的16位計時器TA1，Timer_A
●具有3個捕捉/比較寄存器的16位計時器TA2，Timer_A
●具有7個捕捉/比較影子寄存器的16位計時器TB0，Timer_B
●兩個通用串行通信接口(USCI)

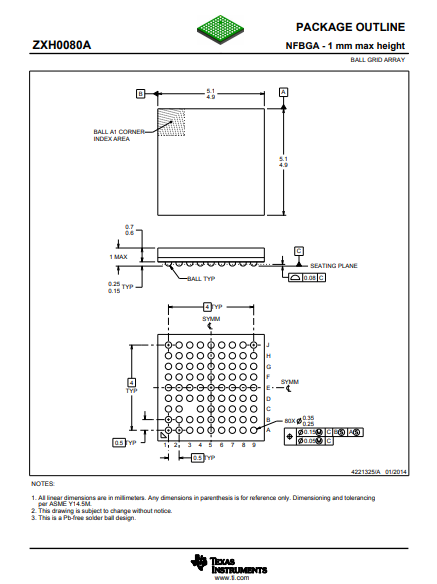

封裝圖
