LM317MDCYR 500 mA、40V可調節線性穩壓器
產品型號：LM317MDCYR
產品品牌：TI

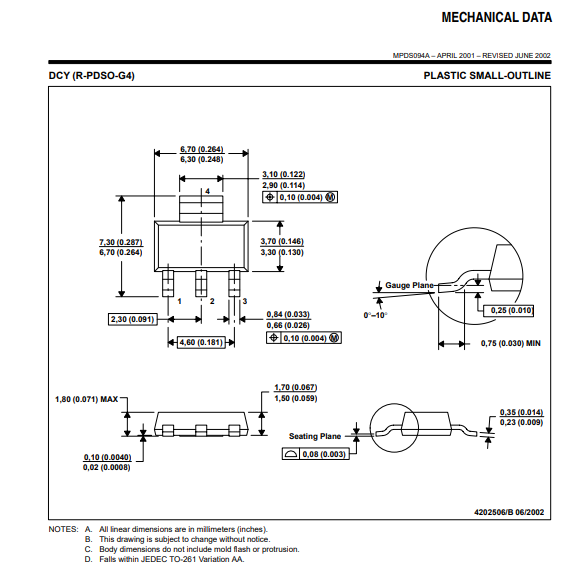

產品封裝：SOT223
產品功能：穩壓器
LM317MDCYR說明
Lm317M是一種可調的三端正壓調節器，可在1.25V的輸出電壓范圍內提供500 mA以上的電壓。
37-V.LM317M非常容易使用，只需要兩個外部電阻器來設置輸出。此外，線路和負荷調節都優于標準固定調節器。
除了具有比固定調節器更高的性能外，LM317M還包括片上電流限制、熱過載保護和安全操作區域保護。如果調節端子斷開，所有過載保護仍能充分發揮作用。
LM 317是一個浮動調節器，意味著沒有設備接地終端。靜止的電流流向負載，而不是浪費在地面上。如果輸出差速器的最大輸入電壓在任何時候不超過40-V，則可調節數百伏特的輸出電壓。該裝置可用作由單個電阻器控制的浮動電流源。
通常，不需要電容器，除非設備距離輸入濾波器電容器超過6英寸，在這種情況下，需要任何類型的輸入旁路電容器?？梢蕴砑右粋€可選的電解或鉭輸出電容器，以改善瞬態響應。陶瓷輸出電容器可以使用，但輸出振鈴可能出現在瞬變。該調整端子可以繞過任何類型的電容器，以達到高的消波比，這是很難實現的標準三端調節器。
LM317MDCYR特性
●輸出電壓范圍可調
●從1.25-V到37-V
●輸出電流大于500 mA
●內部短路限流
●熱過載保護
●輸出安全區域補償
●Q器件滿足汽車性能要求
●可以為Q設備支持特定于客戶的配置控制，以及
●重大變更批準
