CLC001AJE 3.3V 接地參考 SEMPTE 259M 電纜驅動器 編輯刪除
產品型號：CLC001AJE
產品品牌：TI

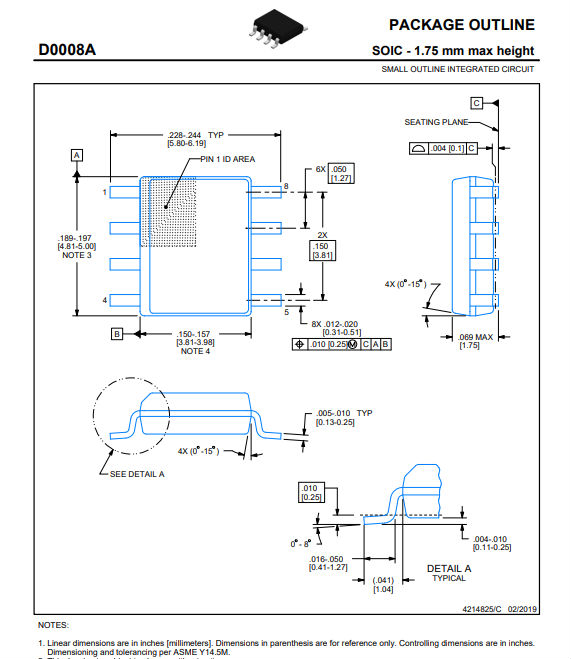

產品封裝：SOP8
產品功能：驅動器
CLC001說明
CLC 001是一個單片高速電纜驅動器，設計用于SMPTE 259 m串行數字視頻和ITU-TG.703串行數字?jǐn)?shù)據傳輸應用程序。CLC 001以高達622 Mbps的數據速率驅動75條傳輸線(Belden 8281或等效線路)?？刂戚敵錾仙拖陆禃r(shí)間(典型的400 ps)，盡量減少轉換引起的抖動.輸出電壓擺動是可調的從800 MVP-p到1.0VP-p使用外部電阻器.CLC 001的輸出級比其他設計消耗更少的功率。差分輸入直接接受LVDS信號電平、LVPECL電平或具有衰減網絡的PECL。所有這些使CLC 001成為一個優秀的通用高速驅動器，用于高速、遠程數據傳輸應用。CLC 001是從一個單一+3.3V供電，并在一個小型8針SOIC封裝。
CLC001特性
●可調輸出幅度
●差分輸入和輸出
●接受LVPECL或LVDS輸入擺幅
●低功耗
●+3.3V單電源
