SA555P 工作溫度范圍為 -55°C 至 85°C 的精密計時器
產品型號：SA555P
產品品牌：TI

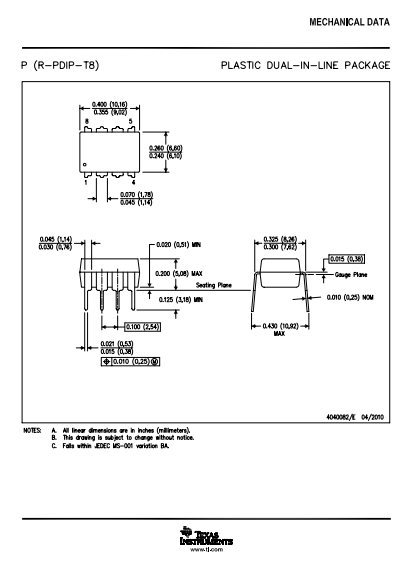

產品封裝：DIP8
產品功能：計時器
SA555說明
這些設備是精確的定時電路，能夠產生精確的時間延遲或振蕩。在延時或單穩態運行模式下，時間間隔由單個外部電阻和電容網絡控制。在一個穩定的工作模式下，頻率和占空比可以由兩個外部電阻器和一個單獨的外部電容器獨立控制。
閾值和觸發電平通常分別為V的三分之二和三分之一。CC。這些電平可以通過使用控制電壓端子來改變.當觸發器輸入降到觸發器級別以下時，就會設置觸發器，并將輸出調高。如果觸發器輸入高于觸發級別，而閾值輸入高于閾值級別，則重新設置觸發器并降低輸出。復位(復位)輸入可以覆蓋所有其他輸入，并可用于啟動新的定時周期。當復位變低時，觸發器復位，輸出降低.當輸出較低時，在放電(Disch)和地面之間提供低阻抗路徑.
該輸出電路可使電流下沉或獲得高達200 mA的電流。對5V至15V的供應指定操作，5V供應，輸出水平與TTL輸入兼容。
SA555特性
●計時從微秒到小時
●穩定或單穩態操作
●可調占空比
●TTL兼容的輸出可以下降或源
●最多200 Ma
●符合MIL-PRF-38535標準的產品
