TPS5410DR 5.5V 至 36V 輸入 1A 500kHz 降壓轉換器
產品型號：TPS5410DR
產品品牌：TI

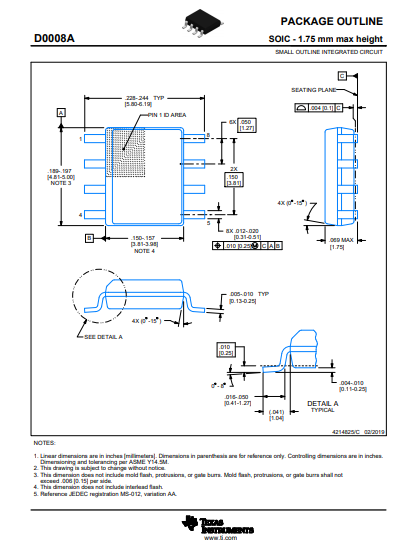

產品封裝：SOP8
產品功能：轉換器
TPS5410說明
TPS5410是一款高輸出電流脈寬調制轉換器，集成了一個低電阻、高端、N溝道金屬氧化物半導體場效應晶體管。具有所列特性的基板上包括一個高性能電壓誤差放大器，可在瞬態條件下提供嚴格的電壓調節精度；欠壓閉鎖電路，防止啟動，直到輸入電壓達到5.5v；內部設置的慢啟動電路，用于限制浪涌電流；和改善瞬態響應的電壓前饋電路。使用ENA引腳，關斷電源電流通常降至18安。其他特性包括高電平有效使能、過流限制、過壓保護和熱關斷。為了降低設計復雜性和外部元件數量，TPS5410反饋環路采用內部補償。 TPS5410器件采用易于使用的8引腳SOIC封裝。TI提供評估模塊和軟件工具，幫助快速實現高性能電源設計，以滿足激烈的設備開發周期
TPS5410特性
●寬輸入電壓范圍:5.5伏至36伏
●最高1安連續(1.2安峰值)輸出電流
●110-mω實現高達95%的高效率
●集成場效應晶體管開關
●寬輸出電壓范圍:可調節至1.22伏
●初始精度為1.5%
●內部補償最大限度地減少外部零件數量
●小型濾波器的固定500千赫開關頻率
●大小
●通過以下方式改善線路調節和瞬態響應
●輸入電壓前饋
●過流限制、過壓保護系統
●保護和熱關斷
●–40℃至125℃工作結
●溫度范圍
●提供小型8針SOIC封裝
