CD4060BE CMOS 14 級紋波進位二進制計數器/除法器和振蕩器
產品型號：CD4060BE
產品品牌：TI

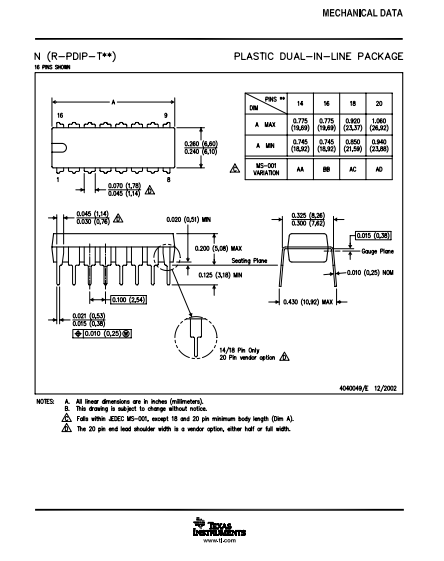

產品封裝：DIP
產品功能：振蕩器
CD4060說明
CD4060B由一個振蕩器部分和14個紋波進位二進制計數器級組成。振蕩器配置允許設計RC或晶體振蕩器電路。提供復位輸入，將計數器復位到全0狀態，并禁用振蕩器。復位線上的高電平完成復位功能。所有計數器級都是主從觸發器。計數器的狀態在O)的負轉變時以二進制順序前進一步。所有輸入和輸出都完全緩沖。輸入脈沖線上的施密特觸發器允許無限的輸入脈沖上升和下降時間。 CD4060B系列提供16引腳密封雙列直插式陶瓷封裝(F3A后綴)、16引腳雙列直插式塑料封裝(E后綴)、16引腳小尺寸封裝(M、M96、MT和NSR后綴)和16引腳薄型收縮小尺寸封裝(PW和PWR后綴)。
CD4060特性
●12兆赫時鐘速率，15伏
●公共復位
●完全靜態操作
●緩沖輸入和輸出
●施密特觸發器輸入脈沖線
●20伏靜態電流100%測試
●標準化、對稱的輸出特性
●5伏、10伏和15伏參數額定值
●符合JEDEC暫定標準13B“描述‘B’系列互補金屬氧化物半導體器件的標準規范”的所有要求
●振蕩器特性:
●芯片上的所有有源元件
●RC或晶體振蕩器配置
●RC振蕩器頻率最低為690千赫。15伏時
