SN74LV138ADR 3 線至 8 線解碼器/解復用器
產品型號：SN74LV138ADR
產品品牌：TI

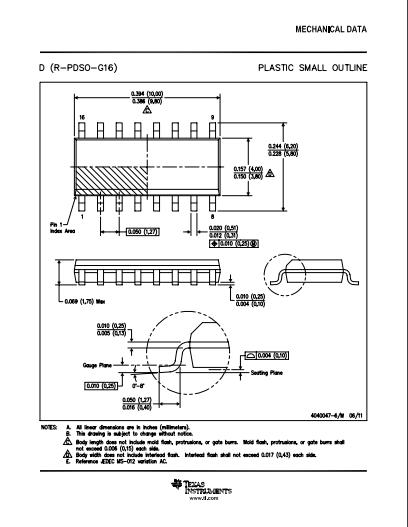

產品封裝：SOIC-16
產品功能：線解碼器/解復用器
SN74LV138ADR說明
LV138A 器件是 3 線至 8 線解碼器/解復用器，設計用于 2V 至 5.5VV CC操作。
這些器件專為需要極短傳播延遲時間的高性能存儲器解碼或數據路由應用而設計。在高性能存儲器系統中，這些解碼器可用于最小化系統解碼的影響。當與利用快速啟動電路的高速存儲器一起使用時，這些解碼器的延遲時間和存儲器的啟動時間通常小于存儲器的典型存取時間。這意味著解碼器引入的有效系統延遲可以忽略不計。
二進制選擇輸入（A、B、C）和三個使能輸入（G1、G2A、G2B）的條件選擇八條輸出線之一。兩個低電平有效（G2A、G2B）和一個高電平有效（G1）使能輸入減少了擴展時對外部門或反相器的需求。24 線解碼器無需外部反相器即可實現，32 線解碼器僅需要一個反相器。啟用輸入可用作解復用應用程序的數據輸入。
這些器件完全適用于使用 I off 的部分?jǐn)嚯姂?yīng)用。I off電路禁用輸出，防止在斷電時損壞通過設備的電流回流。
SN74LV138ADR特征
●2V 至 5.5VV恒流操作
●5 V 時的最大 t pd為 9.5 ns
●典型V OLP（輸出接地反彈）在V <0.8V的CC = 3.3 V，T甲= 25°C
●典型V OHV（輸出V OH沖）在V> 2.3 V CC = 3.3 V，T甲= 25°C
●支持所有端口的混合模式電壓操作
●Ioff支持部分掉電模式操作
●閂鎖性能超過 250 mA/JESD 17
●ESD 保護超過 JESD 22
●2000-V 人體模型 (A114-A)
●200V 機器模型 (A115-A)
●1000V 充電設備型號 (C101)
