TL494CDR 40V、0.2A 300KHz PWM 控制器
產品型號：TL494CDR
產品品牌：TI

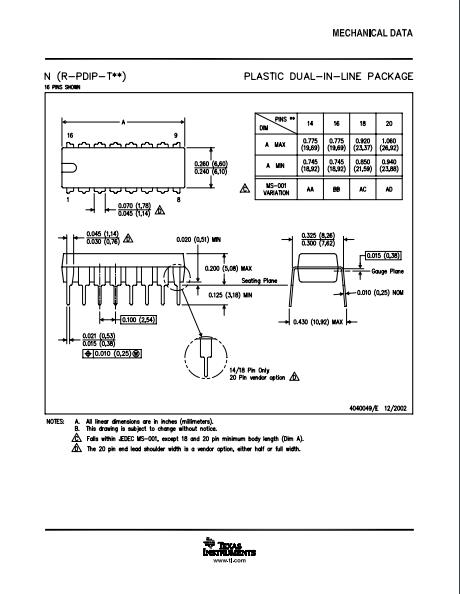

產品封裝：SOP16
產品功能：控制器
TL494CDR說明
TL494 器件在單個芯片上集成了構建脈寬調制 (PWM) 控制電路所需的所有功能。該器件主要為電源控制而設計，提供了針對特定應用定制電源控制電路的靈活性。
TL494 器件包含兩個誤差放大器、一個片上可調振蕩器、一個死區時間控制 (DTC) 比較器、一個脈沖控制觸發器、一個 5V、5% 精度的穩壓器和輸出控制電路.
誤差放大器的共模電壓范圍為 –0.3 V 至 V CC – 2 V。死區時間控制比較器具有固定偏移，可提供大約 5% 的死區時間。片上振蕩器可以通過將 RT 端接至參考輸出并向 CT 提供鋸齒波輸入來繞過，或者它可以驅動同步多軌電源中的公共電路。
未提交的輸出晶體管提供共發射極或發射極跟隨器輸出能力。TL494 器件提供推挽或單端輸出操作，可通過輸出控制功能進行選擇。該器件的架構禁止在推挽操作期間任一輸出產生兩次脈沖的可能性。
TL494C 器件的工作溫度范圍為 0°C 至 70°C。TL494I 器件的工作溫度范圍為 –40°C 至 85°C。
TL494CDR特征
●完整的 PWM 電源控制電路
●200mA 灌電流或拉電流的未提交輸出
●輸出控制選擇單端或推挽操作
●內部電路禁止任一輸出出現雙脈沖
●可變死區時間提供對總范圍的控制
●內部穩壓器提供具有 5% 容差的穩定 5V 基準電源
●電路架構允許輕松同步
