XTR105UA/2K5 具有傳感器激勵和線性化功能的 4-20mA 電流變送器
產品型號：XTR105UA/2K5
產品品牌：TI
產品封裝：SOP8
產品功能：傳感器
XTR105UA/2K5說明
XTR105 是具有兩個精密電流源的單片 4-20mA、2 線制電流變送器。它為單個集成電路上的鉑 RTD 溫度傳感器和電橋、儀表放大器和電流輸出電路提供完整的電流激勵。
多功能線性化電路為 RTD 提供二階校正，通?？蓪?shí)現 40:1 的線性度改進。
儀表放大器增益可以配置為廣泛的溫度或壓力測量。整個電流變送器的總未調整誤差足夠低，允許在許多應用中無需調整即可使用。這包括零輸出電流漂移、跨度漂移和非線性。XTR105 在低至 7.5V 的回路電源電壓下工作。

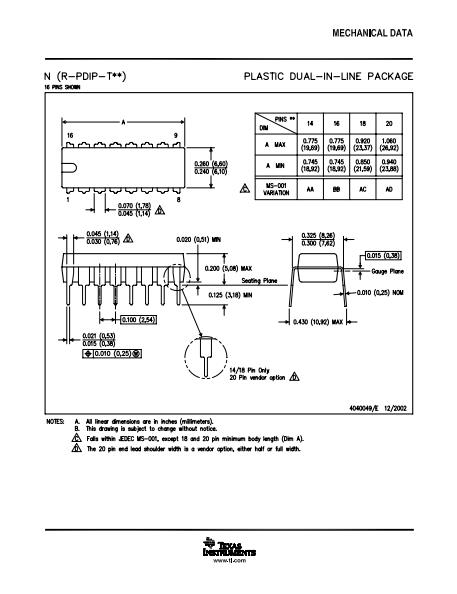

XTR105 采用 DIP-14 和 SO-14 表面貼裝封裝，適用于 –40°C 至 +85°C 的工業溫度范圍。
XTR105UA/2K5特征
●低未調整誤差
●兩個精密電流源：每個 800 µA
●線性化
●2 或 3 線 RTD 操作
●低失調漂移：0.4 µV/°C
●低輸出電流噪聲：30NA PP
●高 PSR：最低 110dB
●高 CMR：最低 86dB
●寬電源范圍：7.5V 至 36V
●DIP-14 和 SO-14 封裝
●應用
●工業過程控制
●工廠自動化
●SCADA 遠程數據采集
●遠程溫度和壓力傳感器
