TPS3823-33DBVR 低電平有效推挽電壓監控器
產品型號：TPS3823-33DBVR
產品品牌：TI
產品封裝：SOT23-5
產品功能：耳機放大器
TPS3823-33DBVR 說明
TPS382x 系列監控器提供電路初始化和時序監控，主要用于基于 DSP 和處理器的系統。在上電期間，當電源電壓 V DD變得大于 1.1 V時，RESET 置位。此后，電源電壓監控器監視 V DD并保持RESET低電平有效，只要 V DD保持低于閾值電壓 V IT−。內部定時器延遲輸出返回非活動狀態（高）以確保正確的系統復位。延遲時間 t d在 V DD上升到閾值電壓 (V IT− + V HYS）。當電源電壓低于閾值電壓 V IT− 時，輸出再次變?yōu)橛行Вǖ停２恍枰獠拷M件。該系列的所有器件都有一個固定檢測閾值電壓 V IT–，由內部分壓器設置。TPS382x 系列還提供 200 ms (TPS3820) 和 1.6 s (TPS3823/4/8) 的看門狗超時選項。
TPS3823-33DBVR 特征
●具有 200 ms (TPS3823/4/5/8) 或 25 ms (TPS3820) 固定延遲時間的上電復位發生器
●手動復位輸入（TPS3820/3/5/8）
●提供低電平有效 (TPS3820/3/4/5)、高電平有效 (TPS3824/5) 和開漏 (TPS3828) 的復位輸出
●電源電壓監控范圍：
●2.5 V、3 V、3.3 V、5 V
●看門狗定時器（TPS3820/3/4/8）
●15 µA 的電源電流（典型值）

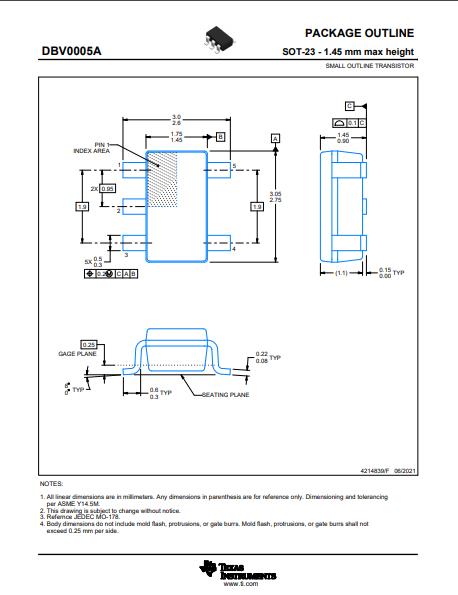

●5 引腳 SOT-23 封裝
●溫度范圍：−40°C 至 85°C（TPS3823A-33 為 −40°C 至 125°C）
