SN74LV574APWR 具有三態輸出的八路邊沿觸發 D 型觸發器
產品型號：SN74LV574APWR
產品品牌：TI

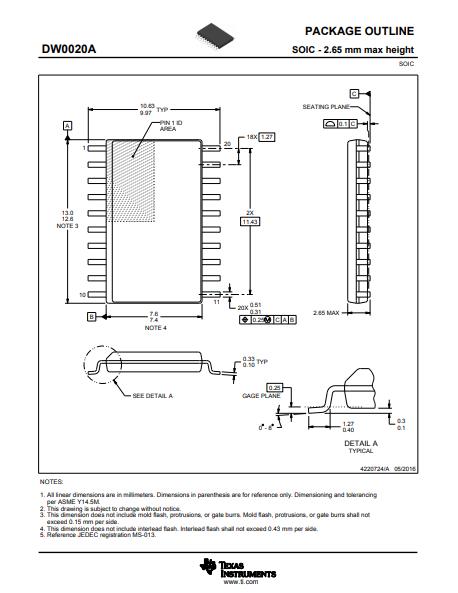

產品封裝：TSSOP20
產品功能：觸發器
SN74LV574APWR 說明
'LV574A 器件是八進制邊沿觸發 D 型觸發器，設計用于 2V 至 5.5VV CC操作。
這些器件具有專為驅動高電容或相對低阻抗負載而設計的三態輸出。它們特別適用于實現緩沖寄存器、I/O 端口、雙向總線驅動程序和工作寄存器。
在時鐘 (CLK) 輸入的正向轉換中，Q 輸出設置為在數據 (D) 輸入處設置的邏輯電平。
緩沖輸出使能 (OE)\ 輸入可用于將八個輸出置于正常邏輯狀態（高或低邏輯電平）或高阻抗?fàn)顟B(tài)。在高阻抗?fàn)顟B(tài)下，輸出既不顯著加載也不驅動總線。高阻抗?fàn)顟B(tài)和增加的驅動提供了驅動總線的能力，而無需接口或上拉組件。
OE\ 不影響鎖存器的內部操作。當輸出處于高阻抗?fàn)顟B(tài)時，可以保留舊數據或輸入新數據。
為保證上電或掉電時的高阻態，OE\應通過上拉電阻連接到V CC；電阻的最小值由驅動器的電流吸收能力決定。
這些器件完全適用于使用 I off 的部分?jǐn)嚯姂?yīng)用。I off電路禁用輸出，防止在斷電時損壞通過設備的電流回流。
SN74LV574APWR 特征
●2V 至 5.5VV恒流操作
●5V 時的最大 t pd為 10 ns
●典型V OLP（輸出接地反彈）
●在V <0.8V的CC = 3.3 V，T甲= 25°C
●典型V OHV（輸出V OH沖）
●在V> 2.3 V CC = 3.3 V，T甲= 25°C
●支持所有端口的混合模式信號操作
●Ioff支持部分掉電模式操作
●閂鎖性能超過 250 mA/JESD 17
●ESD 保護超過 JESD 22
●2000-V 人體模型 (A114-A)
●200V 機器模型 (A115-A)
●1000V 充電設備模型 (C101)
