CD40106BE 具有施密特觸發器輸入的 6 通道、3V 至 18V 逆變器
產品型號：CD40106BE
產品品牌：TI

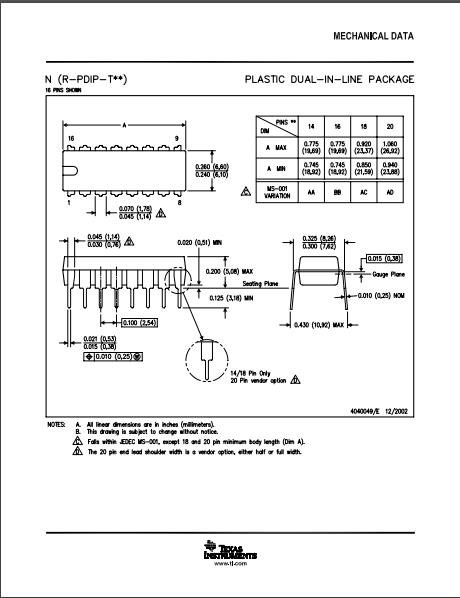

產品封裝：DIP16
產品功能：逆變器
CD40106BE 說明
CD40106B 設備由六個施密特觸發器輸入組成。每個電路都用作具有施密特觸發器輸入的逆變器。對于正向和負向信號，觸發器在不同點切換。正向電壓 (V P ) 和負向電壓 (V N ) 之間的差值定義為滯后電壓 (V H )。
CD40106B 器件采用陶瓷封裝 (J) 和標準封裝（D、N、NS、PW）。所有 CD40106B 器件的額定工作溫度為 –55°C 至 +125°C。
CD40106BE 特征
●施密特觸發器輸入
●滯后電壓（典型值）：
●V DD = 5 V 時為0.9 V
●V DD = 10 V 時為2.3 V
●3.5V，V DD = 15V
●抗噪性大于 50%
●輸入上升和下降時間沒有限制
●標準化的對稱輸出特性
●對于 20 V 的靜態電流
●在整個封裝溫度范圍內 18 V 時的最大輸入電流為 1 µA：
●在 18V 和 25°C 時為 100nA
●緩慢輸入斜坡期間的低 V DD和 V SS電流
●5V、10V 和 15V 參數額定值
