CD4066BM96 10pA 導通漏電流、20V、1:1 (SPST)、4 通道模擬開關
產品型號：CD4066BM96
產品品牌：TI

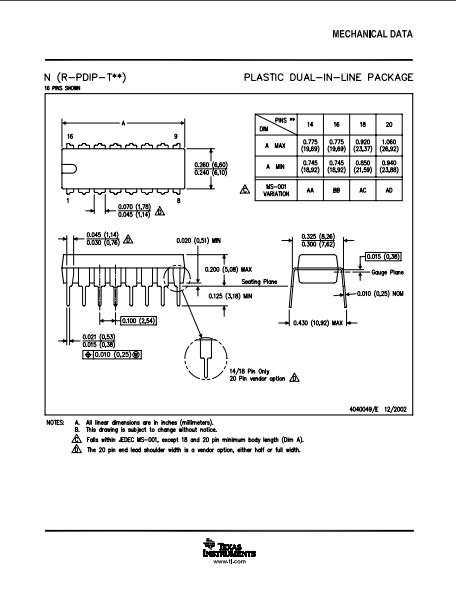

產品封裝：DIP16
產品功能：通道模擬開關
CD4066BM96 說明
CD4066B 器件是一種四路雙向開關，用于傳輸或多路復用模擬或數字信號。它與 CD4016B 器件引腳兼容，但通態電阻要低得多。此外，導通電阻在整個信號輸入范圍內相對恒定。
CD4066B 設備由四個雙邊開關組成，每個開關都有獨立的控制。給定開關中的 p 和 n 器件都被控制信號同時偏置開或關。如圖 17 所示，每個開關上的 n 溝道器件的阱連接到輸入（當開關打開時）或 V SS（當開關關閉時）。這種配置消除了開關晶體管閾值電壓隨輸入信號的變化，從而在整個工作信號范圍內保持低導通電阻。
與單通道開關相比的優勢包括峰值輸入信號電壓擺幅等于全電源電壓以及在輸入信號范圍內更恒定的導通阻抗。但是，對于采樣保持應用，推薦使用 CD4016B 器件。
CD4066BM96 特征
●15V 數字或 ±7.5V 峰峰值開關
●125Ω 典型導通電阻，適用于
●15V 操作
●開關導通電阻在
●15V 信號輸入范圍內匹配到5Ω以內整個
●峰峰值信號范圍內的導通電阻平坦
●高開或關輸出電壓比：
●80 dB 典型值 f is = 10 kHz，R L = 1 kΩ
●高線性度：<0.5% 典型失真 f is = 1 kHz，V is = 5-V p-p
●V DD – V SS ≥ 10-V，R L = 10 kΩ
●極低的截止狀態漏電開關，以非常低的結果偏移電流和高有效斷態電阻：10 pA的典型在V DD - V SS = 10-V，T甲= 25°C
●極高的控制輸入阻抗（控制電路與信號電路隔離）：10 12 Ω 典型值
●開關之間的低串擾：–50 dB 典型值 f is = 8 MHz，R L = 1 kΩ
●匹配的控制輸入到信號輸出電容：減少輸出信號瞬變
●頻率響應，
●開啟 = 40 MHz（典型值）
●20V 靜態電流 100% 測試
●5V、10V 和 15V 參數額定值
