CD74HC4046APWR 帶 VCO 的高速 CMOS 邏輯鎖相環
產品型號：CD74HC4046APWR
產品品牌：TI
產品封裝：TSSOP-16
產品功能：邏輯鎖相環
CD74HC4046APWR 說明
HC4046A 和'HCT4046A 是高速硅柵CMOS 器件，與“4000B”系列的CD4046B 引腳兼容。它們符合 JEDEC 標準編號 7。
'HC4046A 和'HCT4046A 是鎖相環電路，包含一個線性壓控振蕩器 (VCO) 和三個不同的相位比較器（PC1、PC2 和 PC3）。每個比較器共用一個信號輸入和一個比較器輸入。
信號輸入可直接耦合到大電壓信號，或間接耦合（通過串聯電容器）到小電壓信號。自偏置輸入電路將小電壓信號保持在輸入放大器的線性區域內。使用無源低通濾波器，4046A 形成二階環路 PLL。出色的 VCO 線性度是通過使用線性運算放大器技術實現的。
CD74HC4046APWR 特征
· 工作頻率范圍
o V CC = 5V 時高達 18MHz（典型值）
o V CC = 4.5V 時的最小中心頻率為 12MHz
· 三相比較器的選擇
o 異或
o 邊沿觸發 JK 觸發器
o 邊沿觸發 RS 觸發器
· 出色的 VCO 頻率線性度
· 用于開關鍵控和低待機功耗的 VCO 抑制控制
· 最小頻率漂移
· 工作電源電壓范圍
o VCO 部分。. . . . . . . . . . . . . . . . . . . . . . . . . 3V 至 6V
o 數字部分。. . . . . . . . . . . . . . . . . . . . . . . 2V 至 6V
· 扇出（在溫度范圍內）
o 標準輸出。. . . . . . . . . . . . . . 10 個 LSTTL 負載
o 總線驅動器輸出。. . . . . . . . . . . . 15 個 LSTTL 負載
· 寬工作溫度范圍。. . -55°C 至 125°C
· 平衡傳播延遲和轉換時間
· 與 LSTTL 邏輯 IC 相比，功耗顯著降低
· HC 類型
o 2V 至 6V 操作
o 高抗噪性：N IL = 30%，N IH = V CC 的30%，V CC = 5V
· HCT 類型
o 4.5V 至 5.5V 操作
o 直接 LSTTL 輸入邏輯兼容性，V IL = 0.8V（最大值），V IH = 2V（最小值）
o CMOS 輸入兼容性，I l ≤ 1µA at VOL, VOH
· 應用
o 調頻調制解調
o 頻率合成和乘法
o 頻率鑒別
o 音頻解碼
o 數據同步和調節
o 電壓頻率轉換
o 電機速度控制

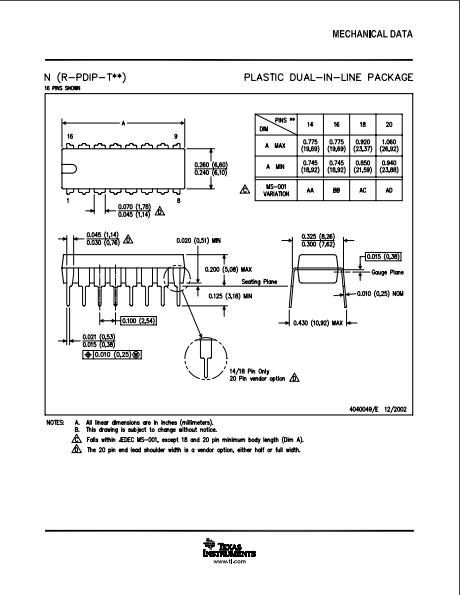

封裝圖
