CD4518BE CMOS 雙 BCD 遞增計數器
產品型號：CD4518BE
產品品牌：TI
產品封裝：DIP-16
產品功能：計數器
CD4518BE 說明
CD4518 Dual BCD Up-Counter 和 CD4520 Dual Binary Up-Counter 均由兩個相同的內部同步 4 級計數器組成。計數器級是 D 型觸發器，具有可互換的 CLOCK 和 ENABLE 線，用于在正向或負向轉換時遞增。對于單機操作，ENABLE 輸入保持高電平，計數器在 CLOCK 的每次正向轉換時前進。計數器由其 RESET 線上的高電平清除。
通過將 Q4 連接到后續計數器的使能輸入，而后者的 CLOCK 輸入保持低電平，可以在紋波模式下級聯計數器。
CD4518B 和 CD4520B 型采用 16 引腳密封雙列直插陶瓷封裝（F3A 后綴）、16 引腳雙列直插塑料封裝（E 后綴）、16 引腳小外形封裝（M、M96 、NSR 后綴）和 16 引腳薄型收縮小外形封裝（PW 和 PWR 后綴）。
CD4518BE 特征
●中速運行 -
●10 V 時 6 MHz 典型時鐘頻率
●上升沿或下降沿觸發
●同步內部進位傳播
●100% 測試了 20 V 下的靜態電流
●在整個封裝溫度范圍內 18 V 時的最大輸入電流為 1 µA；在 18V 和 25°C 時為 100nA
●噪聲容限（在整個封裝溫度范圍內）：
●1 V 在 V DD = 5 V
●2 V 在 V DD = 10 V
●2.5V，V DD = 15V
●5V、10V 和 15V 參數額定值
●標準化、對稱的輸出特性
●符合 JEDEC 暫定標準 No. 13B，“'B' 系列 CMOS 器件描述的標準規范”的所有要求
●應用
●多級同步計數
●多級紋波計數
●分頻器

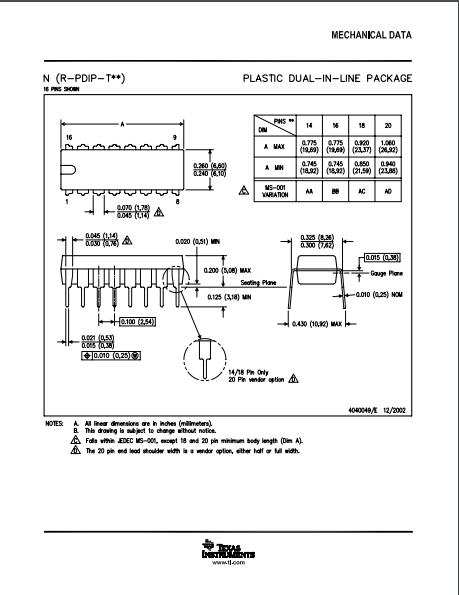

封裝圖
