CD4052BE 20V、4:1、2 通道通用多路復用器
產品型號：CD4052BE
產品品牌：TI
產品封裝：DIP-16
產品功能：穩壓器
CD4052BE 說明
CD405xB 模擬多路復用器和多路分解器是數控模擬開關，具有低導通阻抗和極低的關斷漏電流。這些多路復用器電路在整個 V DD – V SS和 V DD – V EE電源電壓范圍內消耗極低的靜態功率，與控制信號的邏輯狀態無關。
CD4052BE 特征
●廣泛的數字和模擬信號電平
●數字：3 V 至 20 V
●模擬：≤ 20 V P-P
●V DD – V EE = 18 V 的低導通電阻，125 Ω（典型值）超過 15 V P-P信號輸入范圍
●高關斷電阻，
●在 V DD – V EE = 18 V 時通道漏電流為±100 pA（典型值）
●3 V 至 20 V (V DD – V SS = 3 V 至 20 V)數字尋址信號的邏輯電平轉換，將模擬信號切換至 20 V P-P (V DD – V EE = 20 V) 匹配開關特性，r對于 V DD – V EE = 15 V，ON = 5 Ω（典型值）在所有數字控制輸入和電源條件下，靜態功耗非常低，V DD – V SS = V DD – V EE = 10 時為0.2 µW（典型值）伏
●片上二進制地址解碼
●5 V、10 V 和 15 V 參數額定值
●20 V 靜態電流 100% 測試
●在整個封裝溫度范圍內 18 V 時的最大輸入電流為 1 µA，18 V 和 25°C 時為 100 nA
●先斷后合切換消除了通道重疊

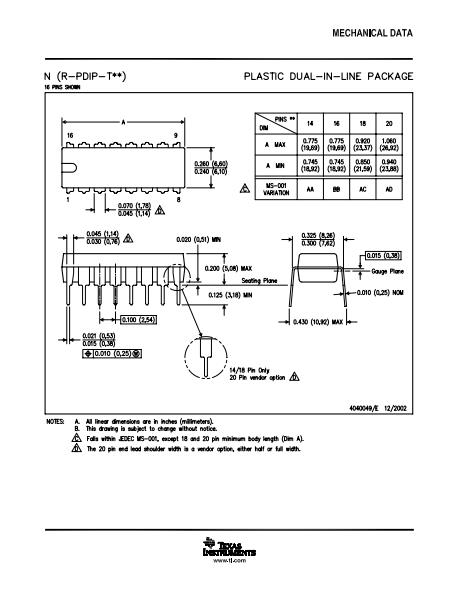

封裝圖
