LM4890MMX/NOPB 1 瓦音頻功率放大器
產品型號：LM4890MMX/NOPB
產品品牌：TI
產品封裝：MSOP8
產品功能：功率放大器
LM4890MMX/NOPB 說明
LM4890 是一款音頻功率放大器，主要設計用于要求苛刻的移動電話和其他便攜式通信設備應用。它能夠從 5V直流電源以小于 1% 的失真 (THD+N) 向 8Ω BTL 負載提供 1 瓦的連續平均功率。
Boomer 音頻功率放大器專門設計用于以最少的外部組件提供高質量的輸出功率。LM4890 不需要輸出耦合電容器或自舉電容器，因此非常適合移動電話和其他以最低功耗為主要要求的低電壓應用。
LM4890 具有低功耗關斷模式，該模式通過以邏輯低電平驅動關斷引腳來實現。此外，LM4890 具有內部熱關斷保護機制。
LM4890 包含先進的彈出和咔嗒聲電路，可消除在開啟和關閉轉換期間會出現的噪聲。
LM4890 具有穩定的單位增益并可通過外部增益設置電阻器進行配置。
LM4890MMX/NOPB 特征
●提供節省空間的封裝：DSBGA、VSSOP、SOIC 和 WSON
●超低電流關斷模式
●BTL 輸出可以驅動容性負載
●改進的 Pop & Click 電路消除了開啟和關閉轉換期間的噪音
●2.2 - 5.5V 操作
●無需輸出耦合電容器、緩沖網絡或自舉電容器
●熱關斷保護
●單位增益穩定
●外部增益配置能力
●主要規格
●PSRR 在 217Hz，VDD = 5V（圖 1）：62dB（典型值）
●5.0V 和 1% THD 時的功率輸出：1W（典型值）
●3.3V 和 1% THD 時的功率輸出：400mW（典型值）
●關斷電流：0.1μA（典型值）

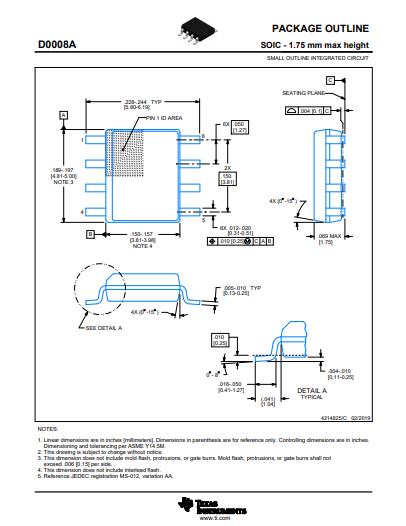

封裝圖
