MSP430FR6972IPMR 比較器、DMA、UART/SPI/I2C、定時器
產品型號：MSP430FR6972IPMR
產品品牌：TI
產品封裝：MSOP8
產品功能：定時器
MSP430FR6972IPMR 說明
這種超低功耗 MSP430FRxx FRAM 微控制器系列由多個器件組成，這些器件具有嵌入式非易失性 FRAM、一個 16 位 CPU 和針對各種應用的不同外設集。架構、FRAM 和外設與七種低功耗模式相結合，經過優化，可在便攜式和無線傳感應用中實現更長的電池壽命。FRAM 是一種新型非易失性存儲器，它將 SRAM 的速度、靈活性和耐用性與閃存的穩定性和可靠性相結合，并且總功耗更低。
MSP430FR6972IPMR 特征
●嵌入式微控制器
●高達 16MHz 時鐘的 16 位 RISC 架構
●從 3.6V 低至 1.8V 的寬電源電壓范圍（最小電源電壓受 SVS 電平限制，請參閱 SVS 規范）
●優化的超低功耗模式
●有源模式：大約 100 µA/MHz
●待機（LPM3 帶 VLO）：0.4 µA（典型值）
●實時時鐘 (RTC) (LPM3.5)：0.35 µA（典型值）(1)
●關斷 (LPM4.5)：0.04 µA（典型值）
●超低功耗鐵電 RAM (FRAM)
●高達 64KB 的非易失性存儲器
●超低功耗寫入
●每字 125 ns 的快速寫入（4 ms 內為 64KB）
●統一內存 = 單一空間中的程序、數據和存儲
●10 15寫周期耐久性
●抗輻射和無磁性
●智能數字外設
●32 位硬件乘法器 (MPY)
●三通道內部直接存儲器訪問 (DMA)
●帶日歷和鬧鐘功能的 RTC
●五個 16 位定時器，具有多達七個捕捉/比較寄存器
●16 位和 32 位循環冗余校驗器（CRC16、CRC32）
●高性能模擬
●多達 8 通道模擬比較器
●12 位模數轉換器 (ADC) 具有內部基準和采樣保持以及多達 8 個外部輸入通道
●具有對比度控制的集成 116 段 LCD 驅動器
●代碼安全和加密
●128 位或 256 位 AES 安全加密和解密協處理器（僅限 MSP430FR69xx(1)）
●用于隨機數生成算法的真隨機數種子
●用于 IP 封裝和安全存儲的可鎖定內存段
●多功能輸入/輸出端口
●所有 I/O 引腳均支持電容式觸控功能，無需外部組件
●可訪問的位、字節和字（成對）
●從端口 P1 到 P4 上的 LPM 邊緣可選喚醒
●所有端口上的可編程上拉和下拉
●增強型串行通信
●eUSCI_A0 和 eUSCI_A1 支持：
●具有自動波特率檢測功能的 UART
●IrDA 編碼和解碼
●SPI 速率高達 10 Mbps
●eUSCI_B0 和 eUSCI_B1 支持：
●具有多從尋址的I 2 C
●SPI 速率高達 10 Mbps
●靈活的時鐘系統
●具有 10 個可選工廠調整頻率的固定頻率 DCO
●低功耗低頻內部時鐘源 (VLO)
●32kHz 晶體 (LFXT)
●高頻晶體 (HFXT)
●開發工具和軟件
●使用EnergyTrace++™技術進行功率分析和調試的免費專業開發環境
●提供微控制器開發板
●家庭成員
●設備比較總結了可用的變體和封裝

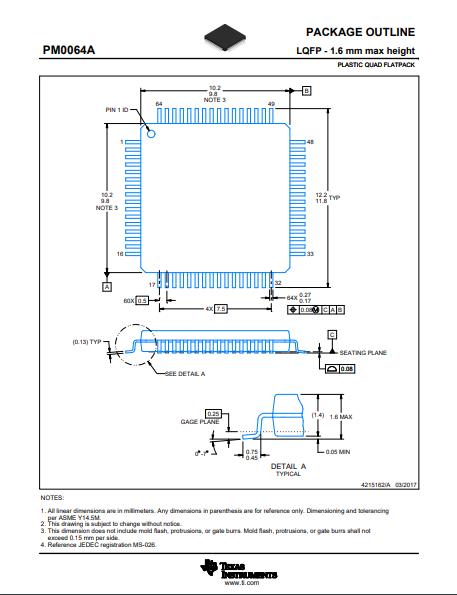

封裝圖
