TXS0108ERGYR 用于開漏和推挽應用的 8 位雙向電壓電平轉換器
產品型號：TXS0108ERGYR
產品品牌：TI
產品封裝：VQFN20
產品功能：轉換器
TXS0108ERGYR 說明
該器件是一個 8 位同相電平轉換器，使用兩個獨立的可配置電源軌。A 端口跟蹤 V CCA引腳電源電壓。V CCA引腳接受 1.4 V 和 3.6 V 之間的任何電源電壓。B 端口跟蹤 V CCB引腳電源電壓。V CCB引腳接受 1.65 V 和 5.5 V 之間的任何電源電壓。兩個輸入電源引腳允許在 1.5 V、1.8 V、2.5 V、3.3 V 和 5 V 電壓節點中的任何一個之間進行低壓雙向轉換。
當輸出使能 (OE) 輸入為低電平時，所有輸出都處于高阻抗 (Hi-Z) 狀態。
為確保上電或斷電期間的 Hi-Z 狀態，請通過下拉電阻將 OE 連接到 GND。電阻的最小值由驅動器的電流源能力決定。
TXS0108ERGYR 特征
●無需方向控制信號
●最大數據速率
●110 Mbps（推拉）
●1.2 Mbps（開漏）
●A 端口為 1.4 V 至 3.6 V，B 端口為 1.65 V 至 5.5 V (V CCA ≤ V CCB )
●無需電源排序 - V CCA或 V CCB可以先斜坡上升
●閂鎖性能超過 100 mA，符合
●JESD 78，II 類標準
●ESD 保護超過 JESD 22（A 端口）
●2000-V人體模型（A114-B）
●150-V 機器型號 (A115-A)
●1000-V 充電設備型號 (C101)
●IEC 61000-4-2 ESD（B 端口）
●±8 kV 接觸放電
●±6 kV 氣隙放電

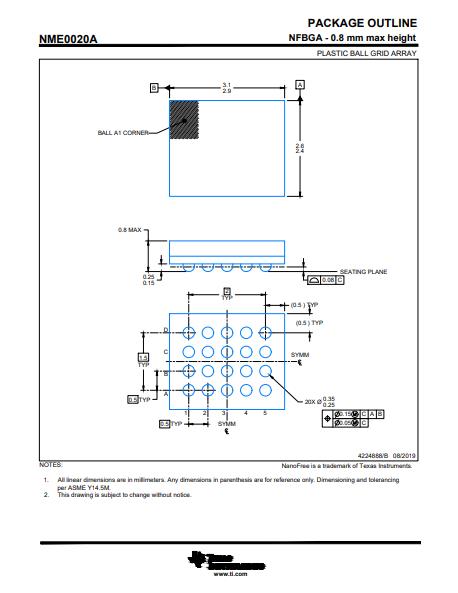

封裝圖
