ADS1120IPWR 4 通道、低功耗、小尺寸 Δ-Σ ADC
產品型號：ADS1120IPWR
產品品牌：TI

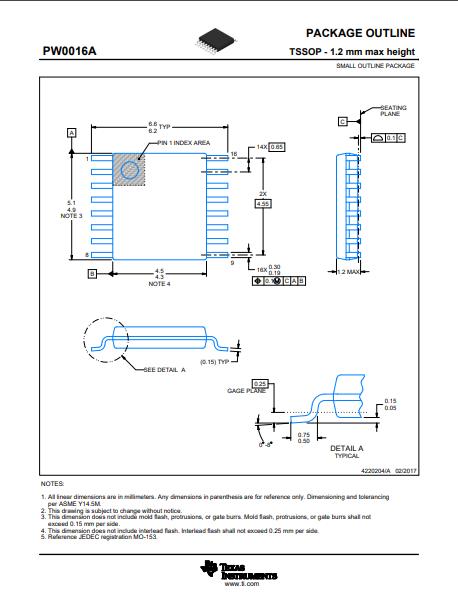

產品封裝：TSSOP16
產品功能：轉換器
ADS1120IPWR 說明
ADS1120 是一款精密 16 位模數轉換器 (ADC)，它提供了許多集成功能，可在測量小傳感器信號的應用中降低系統成本和組件數量。該器件通過一個靈活的輸入多路復用器 (MUX)、一個低噪聲、可編程增益放大器 (PGA)、兩個可編程激勵電流源、一個電壓基準、一個振蕩器、一個低側開關具有兩個差分或四個單端輸入，和一個精密溫度傳感器。
該器件可以以高達 2000 次采樣/秒 (SPS) 的數據速率執行轉換，并具有單周期穩定功能。在 20 SPS 時，數字濾波器為嘈雜的工業應用同時提供 50-Hz 和 60-Hz 抑制。內部 PGA 提供高達 128 V/V 的增益。該 PGA 使 ADS1120 非常適合測量小型傳感器信號的應用，例如電阻溫度檢測器 (RTD)、熱電偶、熱敏電阻和橋式傳感器。該器件支持在使用 PGA 時測量偽差分或全差分信號?；蛘撸撈骷膳渲脼槔@過內部 PGA，同時仍提供高輸入阻抗和高達 4 V/V 的增益，允許進行單端測量。
在禁用 PGA 的占空比模式下工作時，功耗低至 120 µA。ADS1120 采用無引線 VQFN-16 或 TSSOP-16 封裝，額定溫度范圍為 –40°C 至 +125°C。
ADS1120IPWR 特征
●低電流消耗：
●占空比模式下低至 120µA（典型值）
●寬電源范圍：2.3V 至 5.5V
●可編程增益：1 V/V 至 128 V/V
●可編程數據速率：高達 2 kSPS
●20 SPS 時的 16 位無噪聲分辨率
●具有單周期穩定數字濾波器的 20 SPS 的同時 50Hz 和 60Hz 抑制
●兩個差分或四個單端輸入
●雙匹配可編程電流源：
●50µA 至 1.5mA
●內部 2.048V 基準電壓：5 ppm/°C（典型值）漂移
●內部 2% 精度振蕩器
●內部溫度傳感器：
●0.5°C（典型值）精度
●SPI 兼容接口（模式 1）
●封裝：3.5mm × 3.5mm × 0.9mm VQFN
