ULQ2003ATDRQ1 50V、7 通道汽車達林頓晶體管陣列
產品型號：ULQ2003ATDRQ1
產品品牌：TI

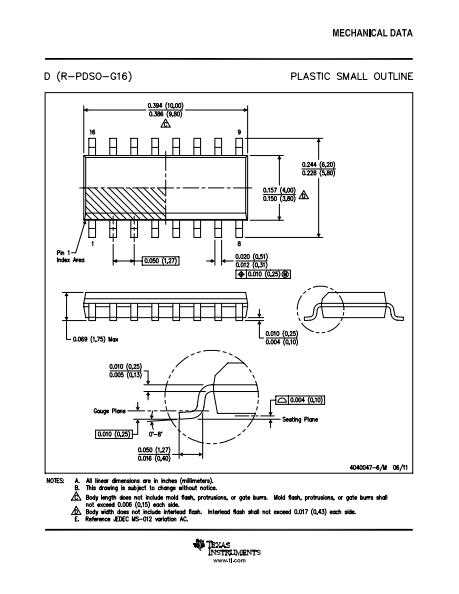

產品封裝：SOP16
產品功能：晶體管
ULQ2003ATDRQ1說明
ULQ200xA-Q1 器件是高壓大電流達林頓晶體管陣列。每個都由 7 個 npn 達林頓對組成，這些對具有高壓輸出和用于切換感性負載的共陰極鉗位二極管。單個達林頓對的集電極電流額定值為 500 mA。達林頓對可以并聯以獲得更高的電流能力。
ULQ2003A-Q1 的每個達林頓對都有一個 2.7kΩ 的串聯基極電阻，可直接與 TTL 或 5-V CMOS 器件配合使用。ULQ2004A-Q1 有一個 10.5kΩ 串聯基極電阻器，允許直接從使用 6V 至 15V 電源電壓的 CMOS 器件運行。ULQ2004A-Q1 所需的輸入電流低于 ULQ2003A-Q1。
ULQ2003ATDRQ1特征
●符合汽車應用要求
●ESD 保護超過 200 V 使用機器模型 (C = 200 pF, R = 0)
●500mA 額定集電極電流（單輸出）
●高壓輸出：50 V
●輸出鉗位二極管
●與各種類型的邏輯兼容的輸入
●繼電器驅動應用
