TPS22930AYZVR 5.5V、2A、35mΩ 負載開關
產品型號：TPS22930AYZVR
產品品牌：TI
產品封裝：DSBGA4
產品功能：負載開關
TPS22930AYZVR 說明
TPS22930 是一款小型、低 R ON負載開關，具有可控開啟功能。該器件包含一個 P 溝道 MOSFET，可在 1.4 V 至 5.5 V 的輸入電壓范圍內工作。開關由一個開/關輸入 (ON) 控制，該輸入能夠直接與低壓控制信號連接。TPS22930 處于高電平有效啟用狀態。
TPS22930 器件通過在反向電壓（也稱為反向電流）情況下禁用體二極管來提供斷路器功能。反向電流保護僅在電源開關被禁用（關閉）時激活。當輸出電壓 (V OUT ) 高于輸入 (V IN ) 時，該器件會斷開體二極管，以阻止電流流向開關的輸入側。此外，如果輸入電壓過低，欠壓鎖定 (UVLO) 保護會關閉開關。
器件的壓擺率由內部控制，以避免浪涌電流。
TPS22930 采用超小型、節省空間的 4 引腳 CSP 封裝，可在 –40°C 至 85°C 的自然空氣溫度范圍內運行。
TPS22930AYZVR 特征
●集成單通道負載開關

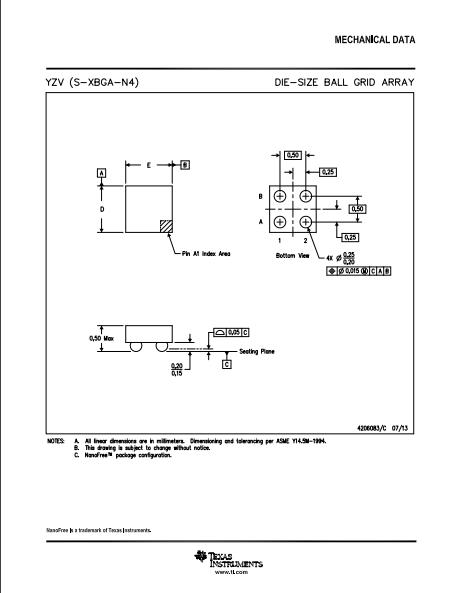

●超小型四端子晶圓芯片級封裝（標稱尺寸見附錄了解詳細信息）
●0.9 mm × 0.9 mm、0.5 mm 間距、0.5 mm 高度 (YZV)
●輸入電壓范圍：1.4 V 至 5.5 V
●超低導通電阻
●R ON = 35 mΩ，V IN = 5 V
●V IN = 3.6 V時， R ON = 36 mΩ
●R ON = 49 mΩ，V IN = 1.8 V
●2A 最大連續開關電流
●低靜態電流 (< 3 µA)
●低控制輸入閾值支持使用 1.2-V/1.8-V/2.5-V/3.3-V 邏輯
●受控壓擺率
●欠壓鎖定
●禁用時的反向電流保護
