INA199B1DCKR 26V、雙向電流檢測放大器
產品型號：INA199B1DCKR
產品品牌：TI

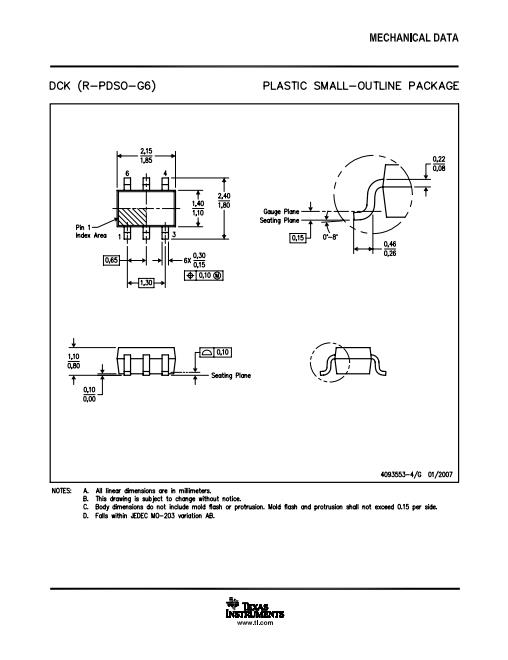

產品封裝：SC70-6
產品功能：負載開關
INA199B1DCKR 說明
NA199 系列電壓輸出、電流分流監視器（也稱為電流檢測放大器）通常用于過流保護、系統優化的精密電流測量或閉環反饋電路。該系列器件可以在 –0.3 V 至 26 V 的共模電壓下檢測分流電阻器上的壓降，與電源電壓無關。提供三種固定增益：50 V/V、100 V/V 和 200 V/V。零漂移架構的低失調支持電流檢測，分流器上的最大壓降低至 10mV 滿量程。
這些器件采用 2.7V 至 26V 單電源供電，最大消耗 100µA 的電源電流。所有版本的額定溫度范圍為 –40°C 至 125°C，并提供 SC70-6 和薄型 UQFN-10 封裝。
INA199B1DCKR 特征
●寬共模范圍：–0.3 V 至 26 V
●失調電壓：±150µV（最大值）
●（實現 10mV 滿量程的分流壓降）
●準確性：
●增益誤差（最大過溫）：
●±1%（C 版）
●±1.5%（A 和 B 版本）
●0.5µV/°C 偏移漂移（最大值）
●10ppm/°C 增益漂移（最大值）
●收益選擇：
●INA199x1：50 V/V
●INA199x2：100 V/V
●INA199x3：200 V/V
●靜態電流：100µA（最大值）
●封裝：6 引腳 SC70、10 引腳 UQFN
