MSP430F135IPMR 具有 16KB 閃存、比較器、SPI/UART 的MHz MCU
產品型號：MSP430F135IPMR
產品品牌：TI
產品封裝：LQFP64
產品功能：比較器
MSP430F135IPMR 說明
Texas Instruments MSP430™ 系列超低功耗微控制器 (MCU) 由多個器件組成，這些器件具有針對各種應用的不同外設集。該架構與五種低功耗模式相結合，經過優化，可延長便攜式測量應用的電池壽命。該器件具有功能強大的 16 位 RISC CPU、16 位寄存器和常數發生器，可實現最高代碼效率。數控振蕩器 (DCO) 允許在不到 6 µs 的時間內從低功耗模式喚醒到活動模式。
MSP430F13x、MSP430F14x 和 MSP430F14x1 MCU 支持兩個內置 16 位定時器、MSP430F13x 和 MSP430F14x 器件上的快速 12 位 ADC、MSP430F13x 器件上的一個 USART 或 MSP430F14x 和 MSP430F14x1 器件上的兩個 USART，以及輸入/輸出引腳。硬件乘法器增強了性能并提供了廣泛的代碼和硬件兼容的系列解決方案。
MSP430F135IPMR特征
●低電源電壓范圍，1.8V 至 3.6V
●超低功耗：
●活動模式：280 µA，1 MHz，2.2 V
●待機模式：1.6µA
●關閉模式（RAM 保留）：0.1 µA
●五種省電模式
●在不到 6 µs 的時間內從待機模式喚醒
●16 位 RISC 架構，125ns 指令周期時間
●具有內部基準、采樣保持和自動掃描功能的 12 位模數轉換器 (ADC)
●16 位 Timer_B，具有 7 個捕捉/與影子比較寄存器
●具有三個捕捉/比較寄存器的 16 位 Timer_A
●片上比較器
●串行板載編程，無需外部編程電壓，安全保險絲提供可編程代碼保護
●串行通信接口 (USART)，用作異步 UART 或同步 SPI 接口
●MSP430F14x 和 MSP430F14x1 器件上的兩個 USART（USART0、USART1）
●MSP430F13x 器件上的一個 USART (USART0)
●家庭成員（另見設備比較）
●MSP430F133
●8KB + 256 字節閃存，
●256 字節 RAM
●MSP430F135
●16KB + 256 字節閃存，
●512 字節 RAM
●MSP430F147、MSP430F1471
●32KB + 256 字節閃存，
●1KB RAM
●MSP430F148、MSP430F1481
●48KB + 256 字節閃存，
●2KB RAM
●MSP430F149、MSP430F1491
●60KB + 256 字節閃存，
●2KB RAM

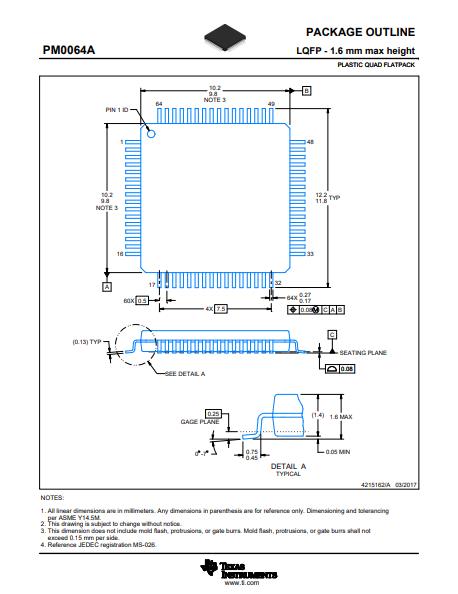

封裝圖
