DS90LT012ATMF/NOPB 3V LVDS 單路 CMOS 差分線路接收器
產品型號：DS90LT012ATMF/NOPB
產品品牌：TI
產品封裝：SOT23-5
產品功能：接收器
DS90LT012ATMF/NOPB 說明
DS90LV012A 和 DS90LT012A 是單路 CMOS 差分線路接收器，專為需要超低功耗、低噪聲和高數據速率的應用而設計。這些器件旨在利用低壓差分?jǐn)[幅 (LVDS) 技術支持超過 400 Mbps (200 MHz) 的數據速率
DS90LV012A 和 DS90LT012A 接受低壓（典型值為 350 mV）差分輸入信號并將其轉換為 3V CMOS 輸出電平。接收器還支持開路、短路和端接 (100Ω) 輸入故障保護。對于所有故障安全條件，接收器輸出將為高電平。DS90LV012A 有一個引腳排列，專為簡單的 PCB 布局而設計。DS90LT012A 包括一個用于點對點應用的輸入線路終端電阻。
DS90LV012A 和 DS90LT012A 以及配套的 LVDS 線路驅動器為高速接口應用提供了高功率 PECL/ECL 器件的新替代方案。
DS90LT012ATMF/NOPB特征
●兼容 ANSI TIA/EIA-644-A 標準
●>400 Mbps (200 MHz) 開關速率
●100 ps 差分偏移（典型值）
●3.5 ns 最大傳播延遲
●集成線路終端電阻器（典型值為 102Ω）
●單 3.3V 電源設計（2.7V 至 3.6V 范圍）
●關閉 LVDS 輸入上的高阻抗
●接受小擺幅（典型值為 350 mV）差分信號電平
●LVDS 接收器輸入接受 LVDS/BLVDS/LVPECL 輸入
●支持開路、短路和端接輸入故障安全
●引腳排列簡化了 PCB 布局
●低功耗（10mW 典型@ 3.3V 靜態）

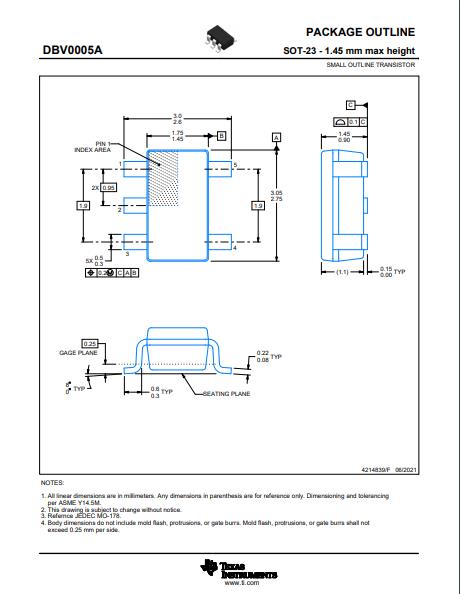

●SOT-23 5 引腳封裝
●無鉛 WSON-8 封裝（3x3 mm 機身尺寸）
●電氣上類似于 DS90LV018A
●采用先進的 CMOS 工藝技術制造
●工業溫度工作范圍（−40°C 至 +85°C）
