TMS320DM8168CCYG2 達芬奇數字媒體處理器
產品型號：TMS320DM8168CCYG2
產品品牌：TI
產品封裝：BGA
產品功能：處理器
TMS320DM8168CCYG2說明
DM816x 達芬奇視頻處理器是一個高度集成的可編程平臺，它利用 TI 的達芬奇技術來滿足以下應用的處理需求：視頻編碼、解碼、轉碼和轉碼率；視頻安全；視頻會議; 視頻基礎設施；媒體服務器；和數字標牌。
該器件使原始設備制造商 (OEM) 和原始設計制造商 (ODM) 能夠通過完全集成的混合處理器解決方案的最大靈活性，快速將具有強大操作系統支持、豐富用戶界面和高處理性能的設備推向市場。該器件將可編程視頻和音頻處理與高度集成的外設集相結合。
該器件的關鍵是多達三個高清視頻和成像協處理器 (HDVICP2)。每個協處理器可以執行單個 1080p60 H.264 編碼或解碼或多個較低分辨率或幀速率的編碼和解碼。多通道 HD-to-HD 或 HD-to-SD 轉碼和多重編碼也是可能的。TMS320DM816x 器件能夠同時處理 1080p60 流，是滿足當今苛刻的高清視頻應用要求的強大解決方案。
可編程性由具有 NEON 擴展的 ARM Cortex-A8 RISC CPU、TI C674x VLIW 浮點 DSP 內核以及高清視頻和成像協處理器提供。ARM 處理器讓開發人員可以將控制功能與在 DSP 和協處理器上編程的音頻和視頻算法分開，從而降低系統軟件的復雜性。帶有 NEON 浮點擴展的 ARM Cortex-A8 32 位 RISC 處理器包括： 32KB 指令緩存；32KB數據緩存；256KB 二級緩存；48KB 的公共 ROM 和 64KB 的 RAM。
豐富的外圍設備集提供了控制外部外圍設備和與外部處理器通信的能力。有關每個外設的詳細信息，請參閱本文檔中的相關部分和相關的外設參考指南。外圍設備包括： 高清視頻處理子系統 (HDVPSS)，提供同時輸出高清和標清模擬視頻以及雙高清視頻輸入；最多兩個具有 GMII 和 MDIO 接口的千兆以太網 MAC（10 Mbps、100、Mbps、1000 Mbps）；兩個帶有集成 2.0 PHY 的 USB 端口；PCIe 端口 x2 通道 GEN2 兼容接口，允許設備充當 PCIe 根聯合體或設備端點；1個6通道McASP音頻串口（帶DIT模式）；兩個雙通道 McASP 音頻串口（帶 DIT 模式）；一個 McBSP 多通道緩沖串行端口；三個支持 IrDA 和 CIR 的 UART；SPI串行接口；SD和SDIO串行接口；兩個我2C主從接口；多達 64 個 GPIO 引腳；七個 32 位定時器；系統看門狗定時器；雙 DDR2 和 DDR3 SDRAM 接口；靈活的 8 位和 16 位異步存儲器接口；以及多達兩個 SATA 接口，用于在兩個或更多磁盤驅動器上使用端口倍增器進行外部存儲。
該器件還包括一個 SGX530 3D 圖形引擎（僅在 TMS320DM8168 器件上可用），以實現復雜的 GUI 和引人注目的用戶界面和交互。此外，該器件還具有一整套適用于 ARM 和 DSP 的開發工具，包括 C 編譯器、用于簡化編程和調度的 DSP 匯編優化器，以及用于查看源代碼執行的 Microsoft Windows 調試器接口。
C674x DSP 內核是 TMS320C6000 DSP 平臺中的高性能浮點 DSP 系列。C674x 浮點 DSP 處理器使用 32KB 的 L1 程序存儲器和 32KB 的 L1 數據存儲器。高達 32KB 的 L1P 可配置為程序緩存。剩下的是不可緩存的無等待狀態程序存儲器。高達 32KB 的 L1D 可配置為數據緩存。剩下的是不可緩存的無等待狀態數據存儲器。DSP 具有 256KB 的 L2 RAM，可定義為 SRAM、L2 高速緩存或兩者的組合。所有 C674x L3 和片外存儲器訪問均通過系統 MMU 進行路由。
該器件封裝采用 Via Channel 技術進行了專門設計。該技術允許在這種 0.65 毫米間距封裝中使用 0.8 毫米間距 PCB 特征尺寸，并顯著降低 PCB 成本。由于 Via Channel BGA 技術提高了層效率，Via Channel 技術還允許僅在兩個信號層中進行 PCB 布線。
TMS320DM8168CCYG2特征
●高性能達芬奇數字媒體處理器
●ARM ® Cortex-A8 RISC 處理器
●高達 1.20 GHz
●C674x VLIW DSP
●高達 1 GHz
●高達 8000 MIPS 和 6000 MFLOPS
●與 C67x+ 和 C64x+ 完全軟件兼容
●ARM Cortex-A8 內核
●ARMv7 架構
●有序、雙問題、超標量處理器內核
●NEON多媒體架構
●支持整數和浮點數（符合 VFPv3-IEEE754）
●Jazelle RCT 執行環境
●ARM Cortex-A8 內存架構
●32 KB 指令和數據緩存
●256 KB 二級緩存
●64 KB RAM，48 KB 引導 ROM
●TMS320C674x 浮點 VLIW DSP
●64 個通用寄存器（32 位）
●六個 ALU（32 位和 40 位）功能單元
●支持 32 位整數、SP（IEEE 單精度、32 位）和 DP（IEEE 雙精度、64 位）浮點
●每個時鐘最多支持四個 SP 添加和每兩個時鐘添加四個 DP
●每個周期最多支持兩個浮點（SP 或 DP）近似倒數或平方根運算
●兩個乘法功能單元
●混合精度 IEEE 浮點乘法支持高達：
●2 SP x SP → SP 每時鐘
●2 SP x SP → DP 每兩個時鐘
●2 SP x DP → DP 每三個時鐘
●2 DP x DP → DP 每四個時鐘
●定點乘法支持兩個 32 x 32 乘法、四個 16 x 16 位乘法（包括復數乘法）或每個時鐘周期八個 8 x 8 位乘法
●C674x 兩級內存架構
●32 KB L1P 和 L1D RAM 和高速緩存
●256 KB L2 統一映射 RAM 和緩存
●系統內存管理單元（系統 MMU）
●將 C674x DSP 和 EMDA TCB 存儲器訪問映射到系統地址
●512KB 片上內存控制器 (OCMC) RAM
●媒體控制器
●管理 HDVPSS 和 HDVICP2 模塊
●多達三個可編程高清視頻圖像協處理 (HDVICP2) 引擎
●編碼、解碼、轉碼操作
●H.264、MPEG-2、VC-1、MPEG-4 SP 和 ASP
●SGX530 3D 圖形引擎（僅在 DM8168 設備上可用）
●每秒提供多達 30 個 MTriangles
●通用可擴展著色器引擎
●Direct3D Mobile、OpenGL ES 1.1 和 2.0、OpenVG 1.1、OpenMax API 支持
●高級幾何 DMA 驅動操作
●可編程 HQ 圖像抗鋸齒
●字節序
●ARM、DSP 指令和數據 – Little Endian
●高清視頻處理子系統 (HDVPSS)
●兩個 165-MHz 高清視頻采集通道
●一個 16 位或 24 位和一個 16 位通道
●每個通道可拆分為雙 8 位捕獲通道
●兩個 165-MHz 高清視頻顯示通道
●一個 16 位、24 位、30 位通道和一個 16 位通道
●同時標清和高清模擬輸出
●具有高達 165MHz 像素時鐘的 HDCP 的 PHY 數字 HDMI 1.3 發送器
●三個圖形層
●雙 32 位 DDR2 和 DDR3 SDRAM 接口
●最高支持 DDR2-800 和 DDR3-1600
●總共多達 8 個 x8 設備
●2GB 總地址空間
●動態內存管理器 (DMM)
●可編程多區域內存映射和交錯
●實現高效的 2D 塊訪問
●支持 0°、90°、180° 或 270° 方向和鏡像的平鋪對象
●優化交錯訪問
●一個 PCI Express (PCIe) 2.0 帶有集成 PHY 的端口
●具有 1 或 2 個通道的單端口，每秒 5.0 GT
●可配置為根聯合體或端點
●具有集成 PHY 的串行 ATA (SATA) 3.0 Gbps 控制器
●兩個硬盤驅動器的直接接口
●來自多達 32 個條目的硬件輔助本機命令隊列 (NCQ)
●支持端口倍增器和基于命令的切換
●兩個 10 Mbps、100 Mbps 和 1000 Mbps 以太網 MAC (EMAC)
●符合 IEEE 802.3（僅限 3.3-VI/O）
●MII 和 GMII 媒體獨立接口
●管理數據 I/O (MDIO) 模塊
●具有集成 PHY 的雙 USB 2.0 端口
●USB 2.0 高速和全速客戶端
●USB 2.0 高速、全速和低速主機
●支持端點 0-15
●通用內存控制器 (GPMC)
●8 位和 16 位復用地址和數據總線
●多達 6 個片選，每個片選引腳具有多達 256-MB 的地址空間
●與 NOR 閃存、NAND 閃存（帶 BCH 和漢明錯誤代碼檢測）、SRAM 和偽 SRAM 的無膠接口
●GPMC 之外的錯誤定位器模塊 (ELM) 可為 NAND 提供高達 16 位和 512 字節的硬件 ECC
●FPGA、CPLD、ASIC 接口的靈活異步協議控制
●增強型直接內存訪問 (EDMA) 控制器
●四個傳輸控制器
●64 個獨立 DMA 通道和 8 個快速 DMA (QDMA) 通道
●七個 32 位通用定時器
●一個系統看門狗定時器
●三個可配置的 UART、IrDA 和 CIR 模塊
●帶有調制解調器控制信號的 UART0
●支持高達 3.6864 Mbps 的 UART
●SIR、MIR、FIR (4.0 MBAUD) 和 CIR
●一個具有四個芯片選擇的 40MHz 串行外設接口 (SPI)
●SD 和 SDIO 串行接口（1 位和 4 位）
●雙內部集成電路（I 2 C 總線）端口
●三個多通道音頻串行端口 (McASP)
●一個六串行器發送和接收端口
●兩個雙串行器發送和接收端口
●支持 SDIF 和 PDIF（所有端口）的 DIT
●多通道緩沖串行端口 (McBSP)
●發送和接收時鐘高達 48 MHz
●兩個時鐘區域和兩個串行數據引腳
●支持 TDM、I2S 和類似格式
●實時時鐘 (RTC)
●一次性或周期性中斷生成
●多達 64 個通用 I/O (GPIO) 引腳
●片上 ARM ROM 引導加載程序 (RBL)
●電源、復位和時鐘管理
●SmartReflex 技術（2 級）
●七個獨立的核心電源域
●子系統和外設的時鐘啟用和禁用控制
●IEEE 1149.1 (JTAG) 和 IEEE 1149.7 (cJTAG) 兼容
●Via Channel 技術支持使用
●0.8-mm 設計規則
●40 納米 CMOS 技術
●3.3V 單端 LVCMOS I/O（1.5V 的 DDR3、1.8V 的 DDR2 和 1.8V 的 DEV_CLKIN 除外）

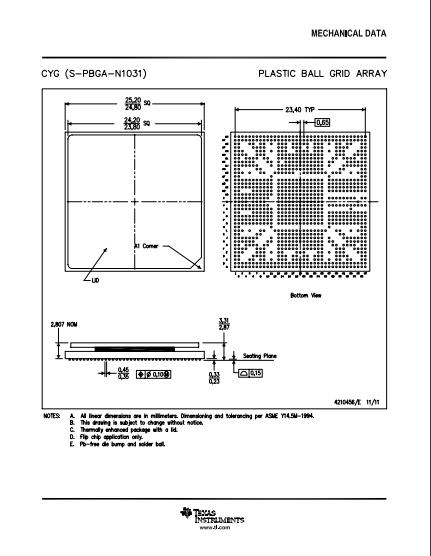

封裝圖
