XTR116 具有 4.096V 基準電壓和 200μA 靜態電流的 4mA 變送器
產品型號：XTR116
產品品牌：TI
產品封裝：SOP8
產品功能：變送器
XTR116說明
xtr115和xtr116是精密電流輸出轉換器，設計用于在工業標準電流環路上傳輸4- 20ma模擬信號。它們提供精確的電流縮放和輸出電流限制功能。片上電壓調節器(5v)可用于為外部電路供電。一個精確的片上vref (2.5v的xtr115和4.096v的xtr116)可以用來抵消或激勵傳感器。電流返回引腳檢測外部電路中的任何電流，以確保輸出電流的精確控制。xtr115是使用4- 20ma電流傳輸?shù)闹悄軅鞲衅鞯幕緲?gòu)件。xtr115和xtr116適用于擴展的工業溫度范圍，-40°c至85°c。
XTR116特征
●低靜態電流:200 A
●用于外部電路的5V調節器
●傳感器激勵的V REF:
●XTR115: 2.5V
●xtr 116:4.096伏
●低量程誤差:0.05%
●低非線性誤差:0.003%
●寬環路電源范圍:7.5V至36V
●SO-8封裝
●應用程序
●雙線4-20mA電流環路變送器
●智能變送器
●工業過程控制
●測試系統
●與HART調制解調器兼容
●電流放大器
●電壓-電流放大器

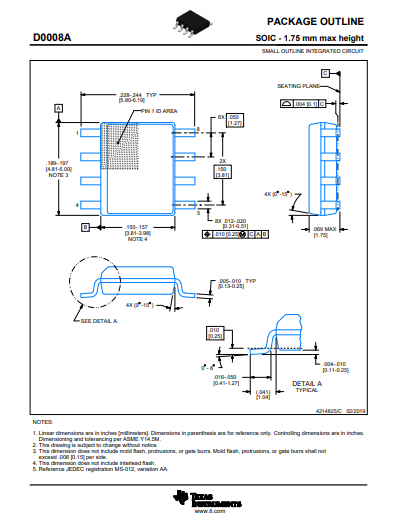

封裝圖
