VCA8617 8通道可變?cè)鲆娣糯笃?nbsp;
產品型號：XTR116
產品品牌：TI
產品封裝：TQFP
產品功能：增益放大器
VCA8617說明
VCA8617是一款8通道可變?cè)鲆娣糯笃?，非常適合便攜式超聲應用。出色的動態性能支持低功耗、高性能便攜式應用。每個通道由一個20dB增益低噪聲前置放大器(LNA)和一個可變?cè)鲆娣糯笃?VGA)組成。LNA的差分輸出可以通過8x10交叉點開關進行切換，該開關可通過串行接口輸入端口進行編程。 LNA的輸出直接饋入VGA級。VGA由兩部分組成，一個壓控衰減器(VCA)和一個可編程增益放大器(PGA)。PGA的增益和增益范圍可以單獨進行數字配置。PGA的增益可以在25dB、30dB、35dB和40dB四種離散設置之間變化。VCA有四個可編程的最大衰減設置:29dB、33dB、36.5dB和40dB。此外，VCA可以通過控制電壓從0dB連續變化到最大值29dB、33dB、36.5dB和40dB。 PGA的輸出直接饋入集成低通濾波器。
VCA8617特征
●3V操作
●低輸入噪聲:
●fIN = 5MHz時為1.05nV/√Hz
●極低功耗運行:
●103 MW/通道
●集成低通抗混疊巴特沃茲濾波器
●14.5MHz帶寬
●集成輸入箝位二極管
●差分輸出
●集成輸入LNA
●可讀控制寄存器
●集成連續波處理器

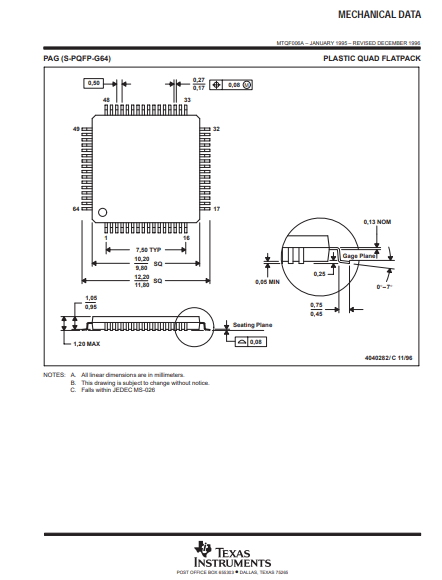

封裝圖
