TLV76750DRVR可調和固定輸出、正電壓低壓降 (LDO) 線性穩壓器
產品型號：TLV76750DRVR
產品品牌：TI
產品封裝：WSON6
產品功能：穩壓器
TLV76750DRVR說明
TLV767 是一款寬輸入線性穩壓器，支持 2.5V 至 16V 的輸入電壓范圍和高達 1A 的負載電流。輸出范圍為 0.8 V 至 6.6 V，或在可調版本中高達 14.6 V。
此外，TLV767 具有 1% 的輸出精度，可滿足低壓微控制器 (MCU) 和處理器的需求。
TLV767 的 I Q比傳統的寬 V IN穩壓器低得多，從而使該器件能夠很好地滿足日益嚴格的待機功率要求。禁用時，TLV767 僅消耗 1.5 µA 的 I Q。
內部軟啟動時間和折返電流限制可降低啟動期間的浪涌電流，從而最大限度地減少輸入電容。
寬帶寬 PSRR 性能在 1 kHz 時大于 70 dB，在 1 MHz 時大于 46 dB，這有助于衰減上游 DC/DC 轉換器的開關頻率并最大限度地減少后置穩壓器濾波。為了提供更大的靈活性，TLV767 具有固定和可調兩種版本。
TLV767 采用 6 引腳 2mm × 2mm WSON (DRV)、8 引腳 3mm x 3mm HVSSOP (DGN) 和 5 引腳 2.9mm x 1.6mm SOT-23 (DBV) 封裝。
TLV76750DRVR特征
●輸入電壓： 2.5V至 16V
●輸出：_
●0.8 V 至 14.6 V（可調）
●0.8 V 至 6.6 V（固定，50 mV 步進）
●在負載和溫度范圍內輸出精度為 1%
●低 I Q：50 µA（典型值，停機時約為 1.5 µA）
●內部軟啟動時間：500 µs（典型值）
●折返式電流限制和熱保護
●使用 1µF 陶瓷電容器穩定
●高 PSRR：1 kHz 時為 70 dB，1 MHz 時為 46 dB
●溫度范圍：–40°C 至 +125°C
●套餐：
●6 引腳 2 毫米 × 2 毫米 WSON
●8 引腳 3 毫米 x 3 毫米 HVSSOP
●5 針 2.9 毫米 x 1.6 毫米 SOT-23

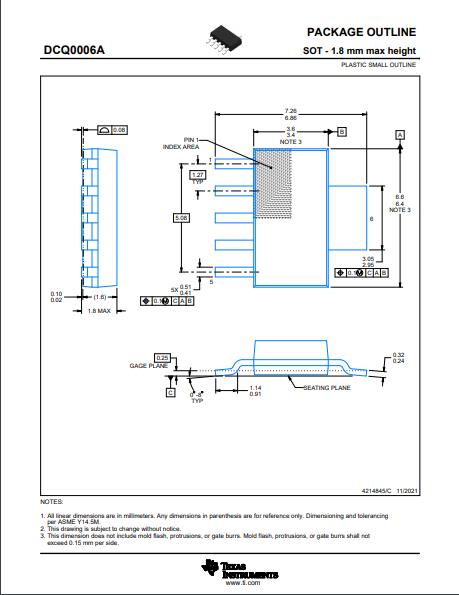

封裝圖
