DAC60502DRXR SPI 雙通道、12 位、電壓輸出數模轉換器 (DAC）
產品型號：DAC60502DRXR
產品品牌：TI
產品封裝：WSON10
產品功能：轉換器
DAC60502DRXR說明
16 位 DAC80502、14 位 DAC70502 和 12 位 DAC60502 (DACx0502) 數模轉換器 (DAC) 是具有電壓輸出的高精度、低功耗器件。
DACx0502 提供 < 1 LSB 的線性度。高精度與微型封裝相結合，使 DACx0502 成為增益和偏移校準、電流或電壓設定點生成以及電源控制等應用的絕佳選擇。這些器件包括一個 2.5V、5ppm/°C 內部基準，提供 1.25V、
2.5V 或 5V 的滿量程輸出電壓范圍。DACx0502 包含一個上電復位電路，可確保 DAC輸出根據 RSTSEL 引腳的狀態在零刻度或中間刻度上電，并保持在該刻度，直到將有效代碼寫入器件。
DACx0502 的數字接口可以使用 SPI2C 引腳配置為 SPI 或 I 2 C 模式。在 SPI 模式下，DACx0502 使用一個通用的 3 線串行接口，該接口以高達 50 MHz 的時鐘速率運行。在 I 2 C 模式下，DACx0502 在標準 (100 kbps)、快速 (400 kbps) 和快速+ (1.0 Mbps) 模式下運行。
DAC60502DRXR特征
DAC60502DRXR 特征
●16 位性能：1-LSB INL 和 DNL（最大值）
●低毛刺能量：4 nV-s
●寬電源：2.7 V 至 5.5 V
●緩沖輸出范圍：5 V、2.5 V 或 1.25 V
●低功耗：5.5 V 時每通道 1 mA
●集成 5ppm/?C（最大值）、2.5V 精密基準
●引腳可選的串行接口
●3 線、SPI 兼容，最高 50MHz
●2 線，I 2 C 兼容
●上電復位：零刻度或中間刻度
●1.62V VIH，VDD = 5.5V
●溫度范圍：–40?C 至 +125?C
●封裝：微型 10 引腳 WSON

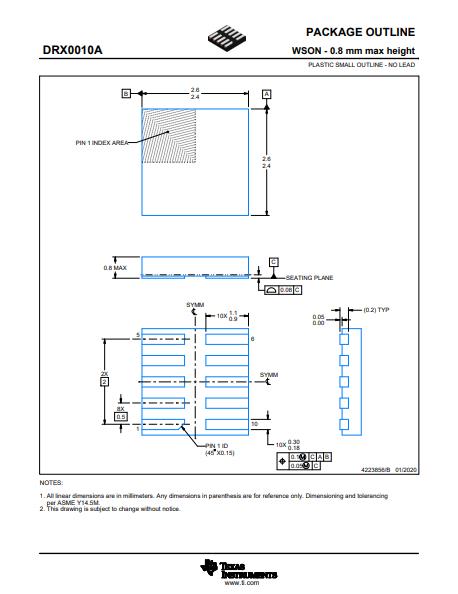

封裝圖
