LM386N-1/NOPB 單聲道、5V 至 18V、模擬輸入 AB 類音頻放大器
產品型號：LM386N-1/NOPB
產品品牌：TI
產品封裝：DIP8
產品功能：通道模擬開關
LM386N-1/NOPB 說明
LM386M-1 和 LM386MX-1 是設計用于低壓消費類應用的功率放大器。增益在內部設置為 20 以保持較低的外部部件數量，但在引腳 1 和 8 之間添加外部電阻器和電容器會將增益增加到 20 到 200 之間的任何值。
輸入以地為參考，而輸出自動偏置到電源電壓的二分之一。采用 6V 電源供電時，靜態功耗僅為 24 mW，這使得 LM386M-1 和 LM386MX-1 非常適合電池供電。
LM386N-1/NOPB 特征
●電池操作
●最少的外部零件
●寬電源電壓范圍：4 V–12 V 或
●5 V–18 V
●低靜態電流消耗：4 mA
●電壓增益從 20 到 200
●接地參考輸入
●自定心輸出靜態電壓
●低失真：0.2%（A V = 20，V S = 6 V，R L = 8 Ω，PO = 125 mW，f = 1 kHz）
●提供 8 引腳 MSOP 封裝

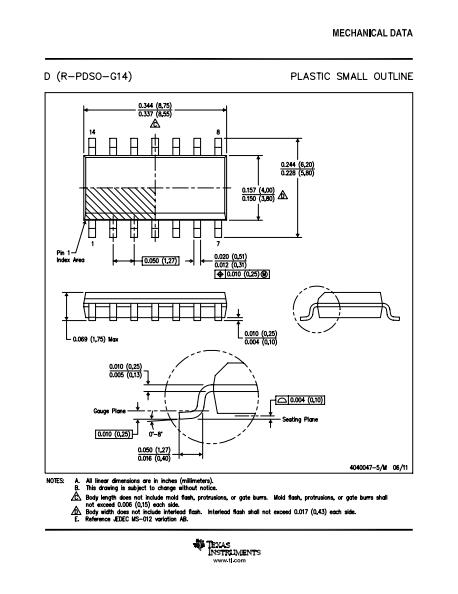

封裝圖
