TLV7021DPWR 具有開漏輸出的低功耗、小尺寸比較器
產品型號：TLV7021DPWR
產品品牌：TI
產品封裝：X2SO
產品功能：比較器
TLV7021DPWR 說明
TLV7011/7021（單通道）和 TLV7012/7022（雙通道）是微功率比較器，具有軌到軌輸入能力的低電壓工作特性。這些比較器采用尺寸為 0.8 mm × 0.8 mm 的超小型無鉛封裝和標準有鉛封裝，使其適用于空間關鍵型設計，如智能手機和其他便攜式或電池供電應用。
TLV701x 和 TLV702x 提供出色的速度與功率組合，具有 260 ns 的傳播延遲和 5 µA 的靜態電源電流。這種微功率快速響應時間的組合使具有功耗意識的系統能夠監控故障條件并快速響應。這些比較器的工作電壓范圍為 1.6 V 至 6.5 V，與 3 V 和 5 V 系統兼容。
這些比較器還具有無輸出相位反轉、過驅動輸入和內部遲滯的特點。這些特性使該系列比較器非常適合在必須將緩慢移動的輸入信號轉換為干凈的數字輸出的惡劣、嘈雜環境中進行精密電壓監測。
TLV701x 具有推挽式輸出級，能夠在控制 LED 或驅動容性負載時吸收和提供數毫安的電流。TLV702x 具有開漏輸出級，可拉至超過 V CC，使其適用于電平轉換器和雙極到單端轉換器。
TLV7021DPWR 特征
●超小型封裝：X2SON (0.8 × 0.8 mm 2 )、WSON (2 × 2 mm 2 )
●標準封裝：SOT23、SC70、VSSOP
●1.6 V 至 6.5 V 的寬電源電壓范圍
●5 µA 的靜態電源電流
●260 ns 的低傳播延遲
●軌到軌共模輸入電壓
●內部滯后
●推挽和開漏輸出選項
●過驅動輸入無反相
●–40°C 至 125°C 工作環境溫度

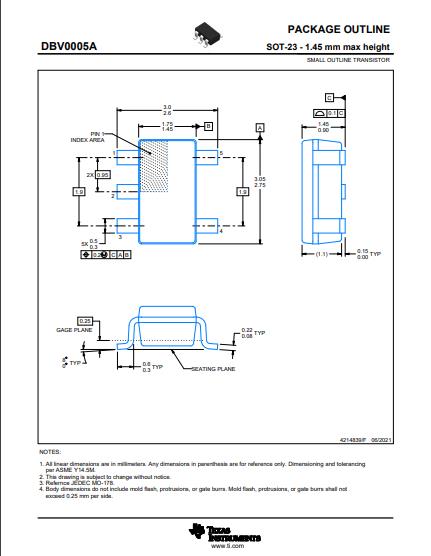

封裝圖
