OPA698IDR 單位增益穩定、寬帶限壓放大器
產品型號：OPA698IDR
產品品牌：TI
產品封裝：SOIC8
產品功能：放大器
OPA698IDR 說明
OPA698 是一款寬帶、單位增益穩定電壓反饋運算放大器，可提供雙極輸出電壓限制。當它試圖驅動超過這些限制時，兩個緩沖的限制電壓控制輸出。這種新的輸出限制架構將限制器偏移誤差保持在 ±10mV。運算放大器在輸出限制電壓的 20mV 范圍內線性運行。
窄非線性范圍和低限制偏移的組合允許將限制電壓設置在所需線性輸出范圍的 100mV 范圍內。從限制中快速恢復 1ns 可確保過驅動信號對信號通道是透明的。在輸出端（而非輸入端）實施限制功能可為任何增益提供指定的限制精度，并允許 OPA698 用于所有標準運算放大器應用。
非線性模擬信號處理將受益于 OPA698 從線性操作急劇過渡到輸出限制的能力?？焖倩謴?fù)時間支持高速應用。
OPA698IDR 特征
●高線性接近極限
●從過載中快速恢復：1ns
●限壓精度：±10mV
●–3dB 帶寬（G = +1）：450MHz
●增益帶寬積：250MHz
●轉換速率：1100V/µs
●±5V 和 +5V 電源操作
●提供高增益版本：OPA699
●應用
●快速限制模數轉換器 (ADC) 輸入緩沖器
●CCD像素時鐘剝離
●視頻同步剝離
●高頻混音器
●如果限制放大器
●調幅信號生成
●非線性模擬信號處理
●OPA688 升級

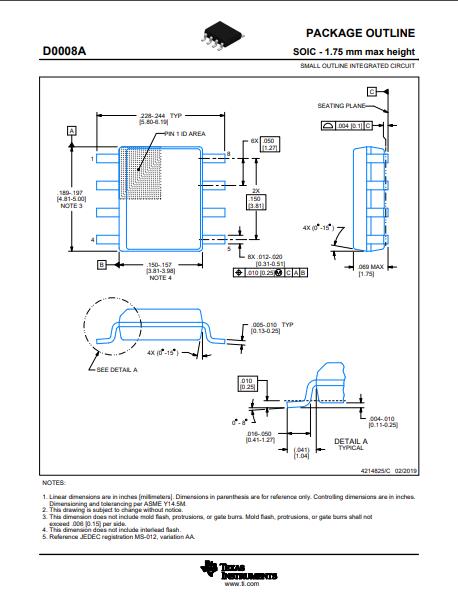

封裝圖
