TLV2631IDBVT 四路、6V、2.8MHz 運算放大器
產品型號：TLV2631IDBVT
產品品牌：TI
產品封裝：SOT-325
產品功能：放大器
TLV2631IDBVT 說明
TLV247x 是 CMOS 軌到軌輸入/輸出運算放大器系列，為電源電流與交流性能建立了新的性能點。這些器件僅消耗 600µA/通道，同時提供 2.8MHz 的增益帶寬積。除了提高交流性能外，該放大器還提供高輸出驅動能力，解決了老式微功率運算放大器的主要缺點。TLV247x 在驅動 10mA 負載時可以擺動到每個電源軌的 180mV 以內。對于非 RRO 應用，TLV247x 可在 500mV 電壓軌外提供 ±35mA。輸入和輸出都在軌到軌擺動，以增加低壓應用中的動態范圍。這種性能使 TLV247x 系列成為傳感器接口、便攜式醫療設備和其他數據采集電路的理想選擇。
TLV2631IDBVT 特征
●CMOS軌到軌輸入/輸出
●輸入偏置電流：2.5pA
●低電源電流：600µA/通道
●超低功耗關斷模式：
●IDD(SHDN) : 350nA/ch at 3V
●IDD(SHDN)：5V 時為 1000nA/ch
●增益帶寬積：2.8MHz
●高輸出驅動能力：
●180mV 時為 ±10mA
●500mV 時為 ±35mA
●輸入失調電壓：250µV（典型值）
●電源電壓范圍：2.7V 至 6V
●超小包裝
●SOT23-5 或 -6 (TLV2470/1)
●MSOP-8 或 -10 (TLV2472/3)

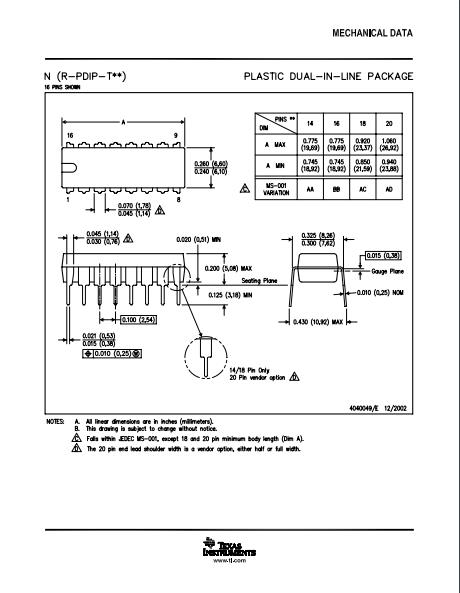

封裝圖
