SN74HC590ADWR 具有三態輸出寄存器的 8 位二進制計數器
產品型號：SN74HC590ADWR
產品品牌：TI

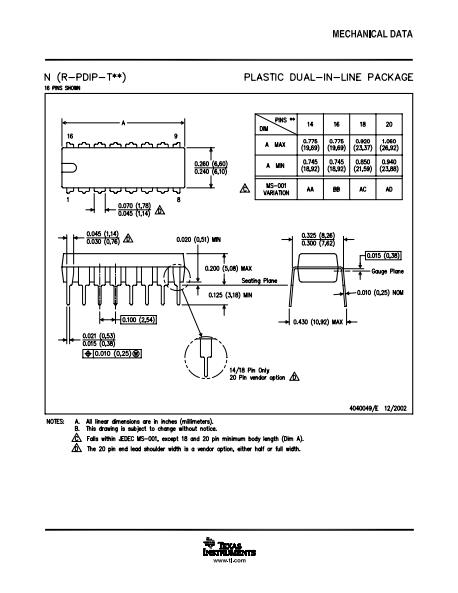

產品封裝：SOP16
產品功能：計數器
SN74HC590ADWR 說明
HC590A 器件包含一個 8 位二進制計數器，它為 8 位存儲寄存器提供數據。存儲寄存器具有并行輸出。為二進制計數器和存儲寄存器提供了單獨的時鐘。二進制計數器具有直接清除 (CCLR)\ 和計數啟用 (CCKEN)\ 輸入。為級聯提供了一個紋波進位輸出 (RCO)\。通過將第一級的 RCO\ 連接到第二級的 CCKEN\，可以輕松實現兩級的擴展。通過將每一級的 RCO\ 連接到下一級的計數器時鐘 (CCLK) 輸入，可以實現更大計數鏈的級聯。
CCLK 和寄存器時鐘 (RCLK) 輸入為正沿觸發。如果兩個時鐘連接在一起，則計數器狀態總是比寄存器提前一個計數。內部電路防止來自時鐘使能的時鐘。
SN74HC590ADWR 特征
●2V 至 6VV CC操作
●大電流三態并行寄存器輸出可驅動多達 15 個 LSTTL 負載
●低功耗，最大 80µA I CC
●典型 t pd = 14 ns
●5V 時 ±6mA 輸出驅動
●最大 1 µA 的低輸入電流
●帶寄存器的 8 位計數器
●計數器已直接清除
