LMH6611MK/NOPB 單電源 345 MHz 軌到軌輸出放大器
產品型號：LMH6611MK/NOPB
產品品牌：TI

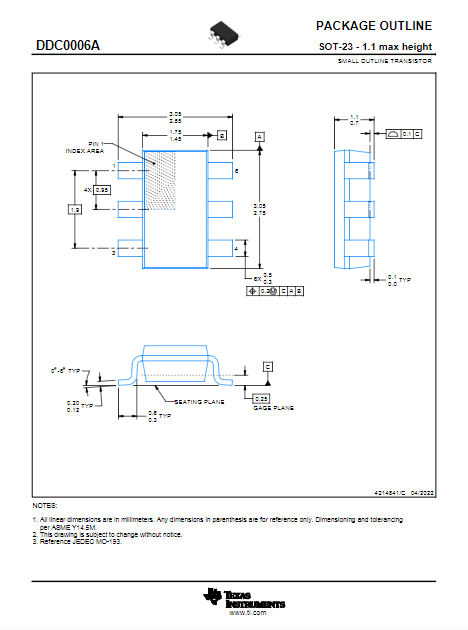

產品封裝：SOT-23
產品功能： 放大器
LMH6611MK/NOPB 的說明
LMH6611（單路，帶關斷）和 LMH6612（雙路）是 345 MHz 軌到軌輸出放大器，每通道僅消耗 3.2 mA 的靜態電流，旨在為注重功耗的單電源系統提供高性能。LMH6611 和 LMH6612 具有精確調整的輸入失調電壓，具有低噪聲和低失真性能，可滿足高精度視頻、測試和測量以及通信應用的要求。LMH6611 和 LMH6612 是 PowerWise 系列的成員，具有出色的功率性能比。
憑借 0.022 mV 的微調輸入失調電壓和 103 dB 的高開環增益，LMH6611 和 LMH6612 可滿足對直流敏感的高速應用的要求，例如基帶 I 和 Q 無線電通道中的低通濾波。這些規格與 100 ns 的 0.01% 建立時間、10 nV/√ Hz的低噪聲以及 100 kHz 時優于 102 dBc 的 SFDR 相結合，使這些放大器特別適合驅動 10、12 和 14 位高速 ADC。45 MHz 0.1 dB 帶寬 (A V = 2) 將 2 V PP驅動到 150Ω 允許放大器在 1080i 和 720p HDTV 應用中用作輸出驅動器。
輸入共模范圍從負電源軌以下 200 mV 擴展到正電源軌以下 1.2V。在具有接地端接 150Ω 負載的單 5V 電源上，輸出擺幅在接地的 49 mV 范圍內，而中軌端接 1 kΩ 負載將擺幅至任一軌的 77 mV。
LMH6611MK/NOPB 的特性
●V S = 5V，R L = 1 kΩ，TA = 25°C 和 A V = +1，除非另有說明。
●工作電壓范圍 2.7V 至 11V
●每通道電源電流 3.2 mA
●小信號帶寬 345 MHz
●開環增益 103 dB
●輸入失調電壓（25°C 時的限制）±1.5 mV
●壓擺率 460 V/µs
●0.1 dB 帶寬 45 MHz
●0.1% 的建立時間 67 ns
●0.01% 的建立時間 100 ns
SFDR (f = 100 kHz, A V = 2, V OUT = 2 V PP ) 102 dBc
低電壓噪聲 10 nV/√ Hz
輸出電流 ±100 mA
CMVR -0.2V 至 3.8V
軌到軌輸出
−40°C 至 +125°C 溫度范圍
